Давайте решим задачу поэтапно.
Дано:
- R1 = 16 Ом
- R2 = 12 Ом
- R3 = 12 Ом
- R4 = 12 Ом (предположим, что R4 — это R3, так как на изображении есть только R3, R5 и R2, мы условно считаем, что R4 — это R3 и R5 — это тоже R3)
- R5 = 20 Ом
- Напряжение, приложенное к цепи, U = 200 В
Что нужно найти?
- Ток через резистор R1, то есть I_R1.

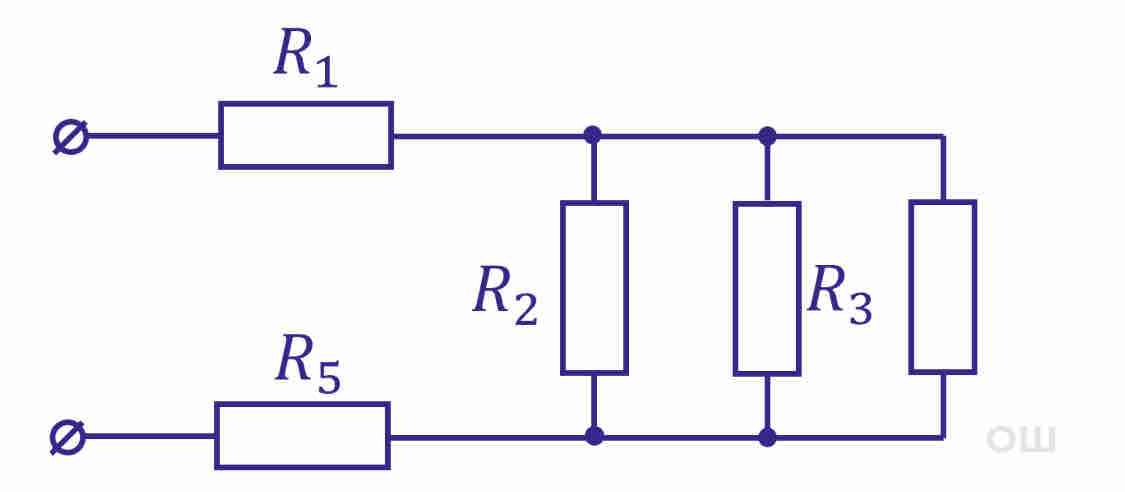

Шаг 1: Определить схему (Последовательное или параллельное соединение)
Из схемы видно, что резисторы R2, R3 и R4 соединены параллельно, а R5 соединён параллельно с этой группой, а R1 — это отдельный resistor, подключённый до параллельной группы.
Итак:
- R2, R3 и R4 соединены параллельно.
- R5 соединён параллельно с группой R2, R3, R4.
- R1 соединен перед всей этой веткой.
Шаг 2: Найти сопротивление параллельной группы R2, R3, R4.
Рассчитаем сумму сопротивлений R2, R3 и R4, соединённых параллельно:
[
\frac{1}{R_{234}} = \frac{1}{R_2} + \frac{1}{R_3} + \frac{1}{R_4}
]
Подставляем значения:
[
\frac{1}{R_{234}} = \frac{1}{12} + \frac{1}{12} + \frac{1}{12} = \frac{3}{12} = \frac{1}{4}
]
Следовательно,
[
R_{234} = 4, \text{Ом}
]
Шаг 3: Найти общее сопротивление всей цепи
Резисторы R5 и группа R2, R3, R4 соединены параллельно:
[
\frac{1}{R_{R2R3R4+R5}} = \frac{1}{R_{234}} + \frac{1}{R_5} = \frac{1}{4} + \frac{1}{20}
]
Общий знаменатель:
[
\frac{1}{4} + \frac{1}{20} = \frac{5}{20} + \frac{1}{20} = \frac{6}{20} = \frac{3}{10}
]
Следовательно,
[
R_{parallel} = R_{234+R5} = \frac{10}{3} \approx 3.33, \text{Ом}
]
Шаг 4: Общее сопротивление цепи
Ток через R1 идет к параллельной ветке, сопротивление которой равно R_parallel, с учетом, что R1 подключен последовательно перед этой группой. Тогда:
[
R_{total} = R_1 + R_{parallel} = 16 + \frac{10}{3} = 16 + 3.\overline{3} \approx 19.33, \text{Ом}
]
Шаг 5: Найти общий ток по цепи
Общий ток, идущий из источника:
[
I_{total} = \frac{U}{R_{total}} = \frac{200}{19.\overline{3}} \approx \frac{200}{19.33} \approx 10.34, \text{А}
]
Шаг 6: Найти ток через R1
Ток, проходящий через R1, равен общему току, поскольку R1 — это перед параллельной группой, и ток делится только в параллельной ветке.
Следовательно:
[
\boxed{
I_{R1} \approx 10.34, \text{А}
}
]
Ответ: Ток через резистор R1 приблизительно 10.34 Ампер.
