Формула Симпсона, используемая для вычисления перемещений точек стержневых конструкций от изгиба, имеет вид

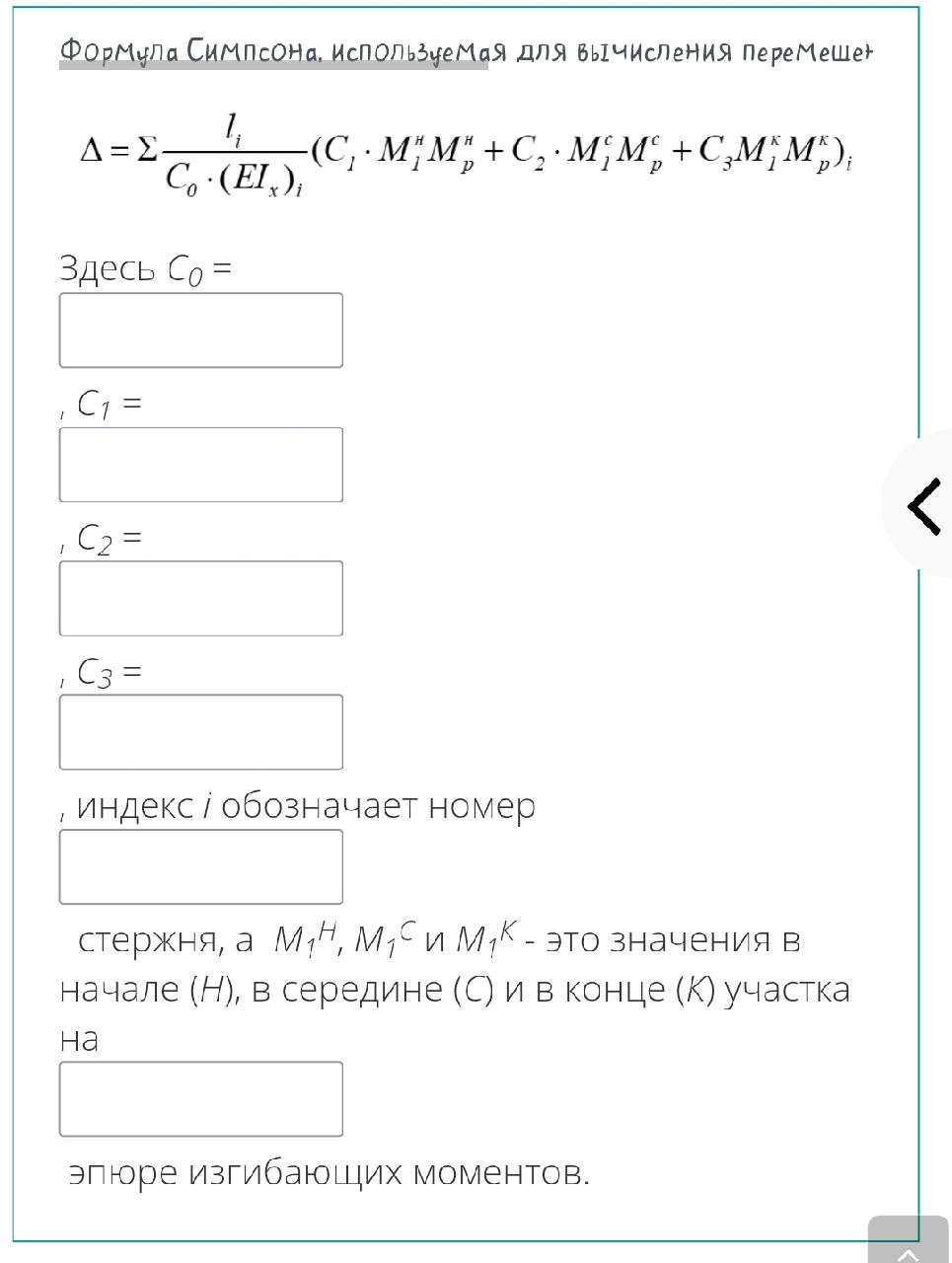

Конечно! Ниже я объясню назначение и содержание формулы Симпсона, а также разъясню, как заполнять недостающие части. --- ### Что такое формула Симпсона в контексте стержневых конструкций: Эта формула используется для вычисления перемещения точек стержня под действием изгиба. Она основана на численном интегрировании моментов или напряжений вдоль длины стержня, учитывая, что геометрические характеристики и величины моментов меняются по всему длине. --- ### Обзор предоставленного изображения: #### Формула: \[ \Delta = \sum_{i} \frac{l_i}{C_o \cdot (E I_x)_i} (C_1 \cdot M_1^h M_p + C_2 \cdot M_1^c M_p + C_3 \cdot M_1^k M_p)_i \] *здесь, вероятно, речь о суммировании по сегментам вдоль конструкции, где:* - \( l_i \) — длина i-го сегмента, - \( C_o \) — некая координатная или весовая постоянная, - \( (E I_x)_i \) — жесткость изгиба (модуль упругости \(\times\) момент инерции), - \( C_1, C_2, C_3 \) — коэффициенты, зависящие от геометрии и условий, - \( M_1^h, M_1^c, M_1^k \) — величины моментов в различных точках (на начале \(H\), в середине \(C\), в конце \(K\)), - \( M_p \) — вероятно, это значение какого-то момента, переменное по сегментам, - \( i \)-номер сегмента. --- ### Какие значения нужно внести: 1. **\( C_o \) —** базовая постоянная, связанная с характеристиками конструкции или области интегрирования (например, плотность, масштабный коэффициент и т.п.). 2. **\( C_1, C_2, C_3 \) —** коэффициенты, определяющие вклад моментов, полученные на разных участках. 3. **Моменты \( M_1^h, M_1^c, M_1^k \) —** числовые значения моментов в начале, середине и конце сегмента. 4. **Длина сегмента \( l_i \).** 5. **Индексы \( i \).** 6. **\( M_p \) —** значение переменного момента по сегментам. --- ### Что касается пустых полей: - **\( C_o \):** Обычно это постоянная, связанная с физическими или эстетическими характеристиками. Например, если речь идет о длинах, то это может быть 1 или другой коэффициент. - **\( C_1, C_2, C_3 \):** Эти коэффициенты выбираются из условий задачи или стандартных таблиц (например, для метода Симпсона обычно это 1, 4, 1, для параболического интегрирования). - **\( l_i \):** длины сегментов, которые задаются в условии. - **Моменты \( M_1^h, M_1^c, M_1^k \):** значения моментов в соответствующих точках, которые либо даны, либо рассчитываются. - **\(\quad \text{и так далее}\).** --- ### Обобщенный пример заполнения: Допустим, есть сегмент длиной \( l_i = 2\,м \). Допустим, \( C_o = 1 \); коэффициенты \( C_1 = 1 \), \( C_2 = 4 \), \( C_3 = 1 \). Моменты: - \( M_1^h = 10\,кН\cdм \) (в начале сегмента), - \( M_1^c = 15\,кН\д \) (в середине), - \( M_1^k = 12\,кН\м \) (в конце). Пусть величина \( M_p = 5 \). Тогда вклад сегмента по формуле (с учетом коэффициентов): \[ \Delta_i = \frac{l_i}{C_o \cdot (E I_x)_i} \times \left( C_1 \times M_1^h \times M_p + C_2 \times M_1^c \times M_p + C_3 \times M_1^k \times M_p \right) \] Подставляя значения: \[ \Delta_i = \frac{2}{1 \times (E I_x)_i} \times \left( 1 \times 10 \times 5 + 4 \times 15 \times 5 + 1 \times 12 \times 5 \right) \] Это даст численный вклад в сумму перемещений. --- ### Итог: - В заполненных полях используют конкретные данные по изгибам, материалам, длинам сегментов. - Коэффициенты подбираются по условию задачи или из стандартных инженерных таблиц. - Постоянная \( C_o \) зависит от конкретной ситуации (часто равна 1 при единичных расчетах). Если у вас есть конкретные значения для этих параметров, я помогу вам их подставить и посчитать!
