В плоскости проволочного витка радиусом

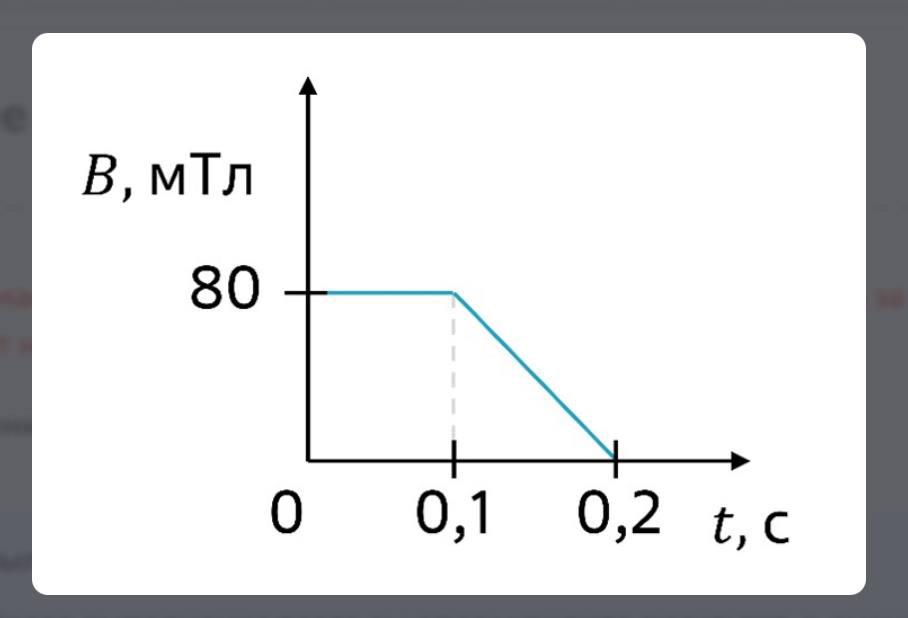

r=10 см, расположенного перпендикулярно линиям индукции, вектор магнитной индукции изменяется со временем согласно зависимости, показанной на рисунке. Определите ЭДС индукции, возникающей в витке на первом участке.
Давайте подробно разберем задачу по электромагнетизму.
**Дано:**
- Радиус витка \( r = 10\, \text{см} = 0{,}1\, \text{м} \)
- Вектор магнитной индукции \( B(t) \) изменяется во времени в соответствии с графиком.
- Время \( t \) от 0 до 0,2 сек.
- На первом участке (до \( t = 0{,}1\, \text{с} \)) магнитная индукция \( B \) постоянна и равна 80 мТл = 0,08 Тл.
- В данный момент нужно определить электродвижущую силу (ЭДС) индукции, возникающую в витке.
---
### Основное уравнение электромагнитной индукции:
\[
\mathcal{E} = - \frac{d\Phi}{dt}
\]
где:
- \( \Phi \) — магнитный поток через виток,
- знак минус по закону Фарадея — согласно правилу Ленца.
### Шаг 1. Вычисление магнитного потока
Магнитный поток:
\[
\Phi(t) = B(t) \cdot S
\]
где:
- \( S \) — площадь витка,
- при перпендикулярном расположении магнитных линий, число для витка.
Площадь витка:
\[
S = \pi r^2 = \pi \times (0{,}1)^2 = \pi \times 0{,}01 = 0{,}0314\, \text{м}^2
\]
---
### Шаг 2. Анализ графика \( B(t) \)
На графике указано:
- ~0 до 0,1 с — \( B(t) = 80\, \text{мТл} = 0,08\, \text{Тл} \).
- В интервале 0,1–0,2 с \( B(t) \) снижается до 0.
---
### Шаг 3. Расчет ЭДС на первом участке (0 — 0,1 с):
В этот момент магнитная индукция постоянна, т.е. \( B \) не меняется.
\[
\frac{d\Phi}{dt} = 0 \Rightarrow \mathcal{E} = 0
\]
Следовательно, **в первом участке** (пока \( B \) постоянна) **ЭДС равна нулю**.
---
### Итог для первого участка:
\[
\boxed{
\mathcal{E} = 0
}
\]
---
### Итоговая вывод:
- В первый интервал, где \( B \) постоянна, возникающая в витке ЭДС равна **нулю**, потому что изменение магнитного потока во времени равно нулю.
---
Если вам нужно вычислить ЭДС на следующем этапе (когда \( B \) меняется), или есть вопросы по другим участкам — я помогу!
