Составить 3 уравнения равновесия Fx, Fy, Mв(F)

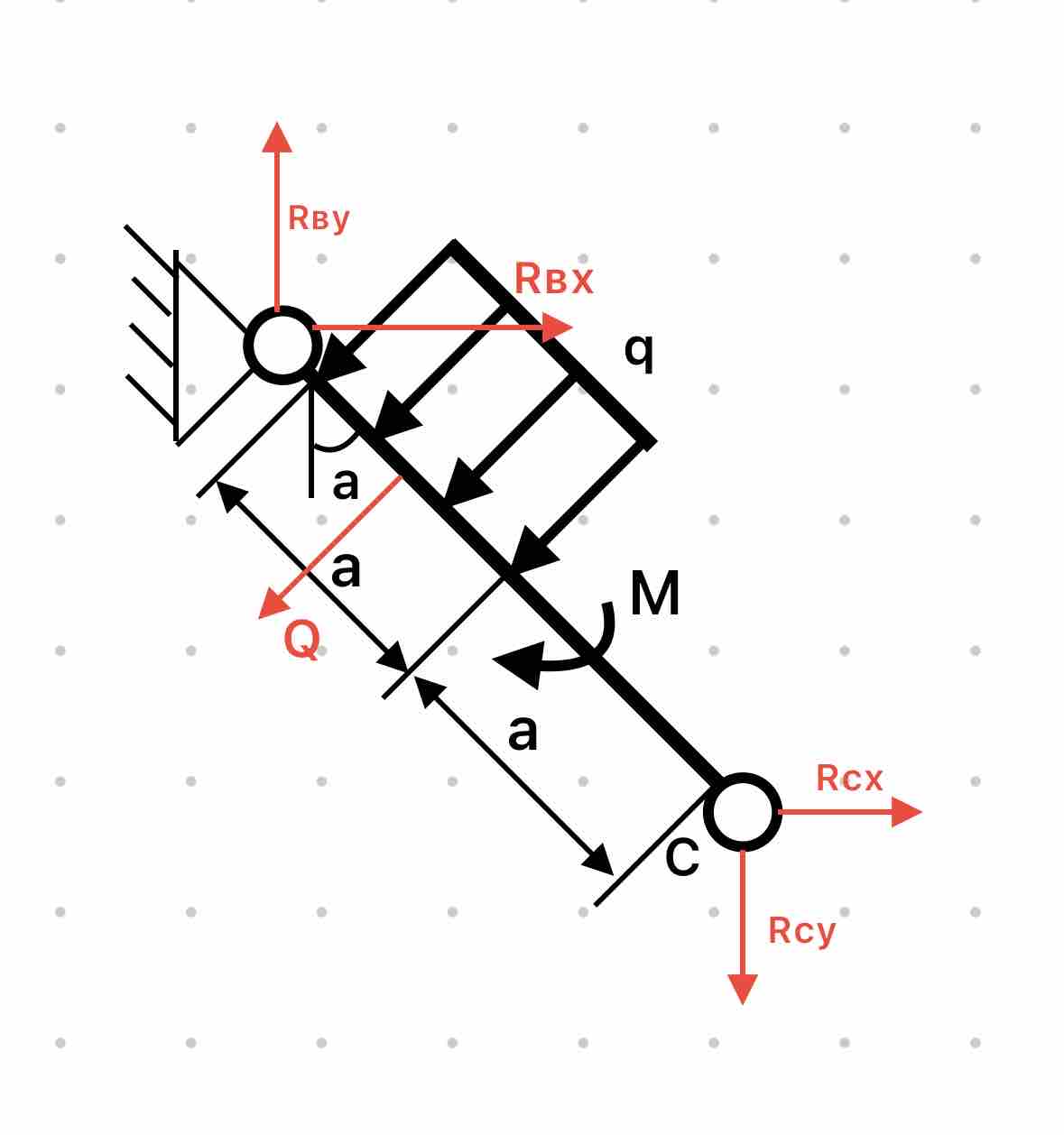

Для составления уравнений равновесия Fx, Fy и Mв(F), рассмотрим систему и её силы.
Уравнения равновесия:
Сумма сил по горизонтальной оси (Fx):
В системе есть силы, направленные вправо и влево.- Сила РВХ (Rвх) действует по оси X вправо.
- Сила трения и реакции, действующие налево, — это компоненты сил на соединительных элементах (при необходимости, для конкретики, можно обозначить компоненты сил), в данном случае предполагаем, что есть сила реакции Rcx, которая действует по горизонтали.
Уравнение:
\[ R_{BX} + R_{cx} = 0 \]Сумма сил по вертикальной оси (Fy):
В системе есть силы, которые направлены вверх (например, Rby) и вниз (например, сила тяжести или реакции).- Rby действует вверх.
- В системе может быть масса, создающая силу тяжести \(mg\), которая действует вниз, а также реакции на опорах.
Уравнение:
\[ R_{by} - R_{cy} - \text{сила веса} = 0 \]Уравнение момента (Mв(F)) — момент относительно точки C:
Опора C — точка отсчета. Силы, создающие моменты, — это силы, прикрепленные к системе, и их плечи (расстояния부터 точки C).Условие равновесия: сумма моментов относительно точки C равна нулю:
\[ \sum M_C = 0 \]Величина моментов:
\[ M_{Rbx} = R_{BX} \times a \times \sin(\theta_{BX}) \] \[ M_{Rcx} = R_{cx} \times 0 \quad (\text{предполагается, что Rcx действует через точку C}) \] \[ M_{Rby} = R_{by} \times a \quad (\text{если Rby действует на расстоянии a}) \]
Итоговые уравнения:
\[ \boxed{ \begin{aligned} &\text{Fx:} && R_{BX} + R_{cx} = 0 \\ &\text{Fy:} && R_{by} - R_{cy} - mg = 0 \\ &\text{M}_{\text{в(F)}}: && R_{BX} \times a \times \sin(\theta_{BX}) + R_{by} \times a - R_{cy} \times 0 = 0 \end{aligned} } \]
Эти уравнения описывают равновесие системы, учитывая силы и моменты, действующие в ней.
