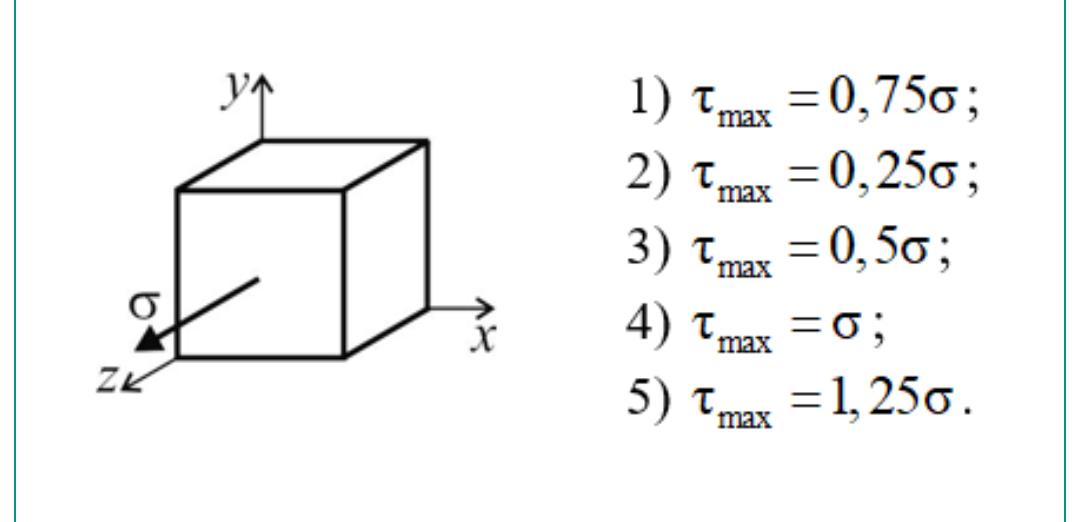

Величина максимальных касательных напряжений для заданного напряжённого состояния… 3.1_28 Выберите один ответ: 2) 1) 4) 3) 5)

Давайте подробно разберем задачу.

На изображении изображен куб, нагруженный в состоянии равномерного гироскопического напряжения с направлением нагрузки по оси Z. Указан только одно нормальное напряжение \( \sigma \) в направлении оси Z, остальные элементы напряжения не показаны, значит предполагается, что у нас есть нагруженность только по оси Z.

При этом из варианта ответа и самой постановки вопроса, вероятно, речь идет о вычислении максимальных касательных напряжений, возникающих на поверхности куба в результате данного однородного нормального напряжения \( \sigma \).

Основные принципы:

1. Для полного определения напряженного состояния используют тензор напряжений в трехмерной сфере.

2. Если есть только одно нормальное напряжение (например, \( \sigma_z \)) и другие равны нулю, то:

\[ \sigma_x = 0, \] \[ \sigma_y = 0, \] \[ \sigma_z = \sigma. \]

3. Максимальные касательные напряжения по Мора — это критические напряжения, которые могут возникнуть при срезе в различных направлениях.

4. Максимальное касательное напряжение может быть найдено с помощью формулы для трехмерного состояния:

\[ \tau_{max} = \frac{1}{2} \left| (\sigma_1 - \sigma_2) \right|, \] где \( \sigma_1 \) и \( \sigma_2 \) — главные нормальные напряжения.

Расчет для данного варианта:

Говорится о "максимальных касательных напряжениях", а у нас есть только одна ось с напряжением \( \sigma \). Считается, что остальные компоненты равны нулю (т.к. изображение показывает только напряжение по оси Z).

Главные напряжения:

\[ \sigma_1 = \sigma, \quad \sigma_2 = 0, \quad \sigma_3=0. \]

Максимальные касательные напряжения:

\[ \tau_{max} = \frac{1}{2} |\sigma_1 - \sigma_2| = \frac{1}{2} |\sigma - 0| = \frac{\sigma}{2}. \]

Значит, максимальные касательные напряжения равны половине от нормального напряжения по оси Z.

Итоги:

• Если \( \sigma \) — нормальное напряжение, то максимальное касательное напряжение равно \( \frac{\sigma}{2} \).
• Варианты ответов можно сравнить с этим значением: если условие без числовых значений, то возможно, есть необходимость подобрать ответ с учетом соотношения.

Посмотрим на ответы:

• 1. \( 0.75\sigma \)
• 2. \( 0.25\sigma \)
• 3. \( 0.5\sigma \)
• 4. \( \sigma \)
• 5. \( 1.25\sigma \)

Самый правильный — вариант 3), так как он равен \( \frac{\sigma}{2} \).

Ответ:

3) \(\tau_{max} = 0,5\sigma\).
