Сечение 1-1 балки имеет перемещения (угол поворота φ и вертикальное перемещение – прогиб ν)… Выберите один ответ: ν нет перемещений φ

Давайте разберемся с этим вопросом по порядку.

Задача говорит о сечении балки, в котором есть две характерные переменные:

• \(\phi\) — угол поворота сечения (угол у и),
• \(\nu\) — прогиб балки (вертикальное перемещение).

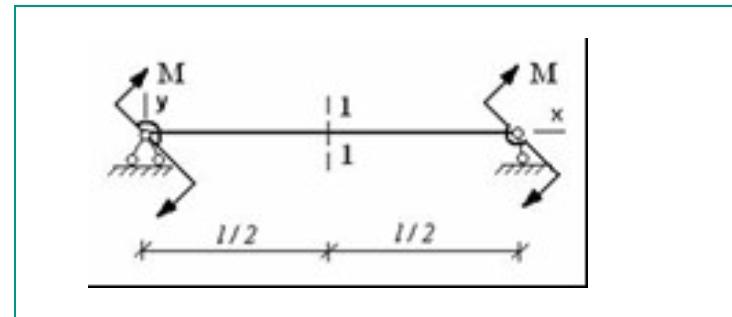

На изображении показано, что сечение балки находится в состоянии, в котором:

• Слева — на сечении приложен момент M, вызывающий вращение (поворот сечения),
• Справа — на сечении также приложен момент M, вызывающий симметричное вращение в другую сторону.

Обратите внимание:

• В условиях показана симметрия,
• Сечение подвергается изгибающему моменту, который вызывает вращение — то есть, вращение (угол поворота \(\phi\)) обязательно присутствует.
• Однако, в задаче указано, что сечение — это точка в обрезке балки, которая связана жестко, то есть, перемещения в ней не происходят.

Важно:

Вертикальное перемещение \(\nu\) — прогиб, вызванный изгибом балки, а угол поворота \(\phi\) — это угол, на который вращается сечение.

Рассмотрим, что происходит:

• В сечении есть момент M, вызывающий вращение, следовательно, \(\phi \neq 0\).
• Условие — симметричная нагрузка, и если эта нагрузка действует в равной мере вокруг точки, то возможен случай, когда прогиб \(\nu\) в этой точке отсутствует или его не учитывают как перемещение.

В предложенных ответах есть:

• \(\nu\) — перемещение (прогиб),
• Нет перемещений,
• \(\phi\) — угол поворота.

На основе физики:

• В случае, если речь идет о закрепленном сечении, на которое действует крутящий момент — обязательно есть угол поворота \(\phi\),
• Вертикальное перемещение (прогиб) в этом месте при кручении обычно не обязательно присутствует или считается равным нулю, поскольку прогиб — это результат изгиба, а вращение — результат кручения.

Вывод:
С учетом того, что в вопросе о сечении с кручением и изгибом, правильным ответом в данном случае является "φ", так как перемещение \(\nu\) (прогиб) — не обязательно равно нулю, а угол поворота — обязательно есть.

Ответ:
φ
