Для заданного напряженного состояния главных напряжений
Давайте рассмотрим задачу по шагам.
Задача: выбрать правильный вариант главных напряжений, исходя из заданных условий.

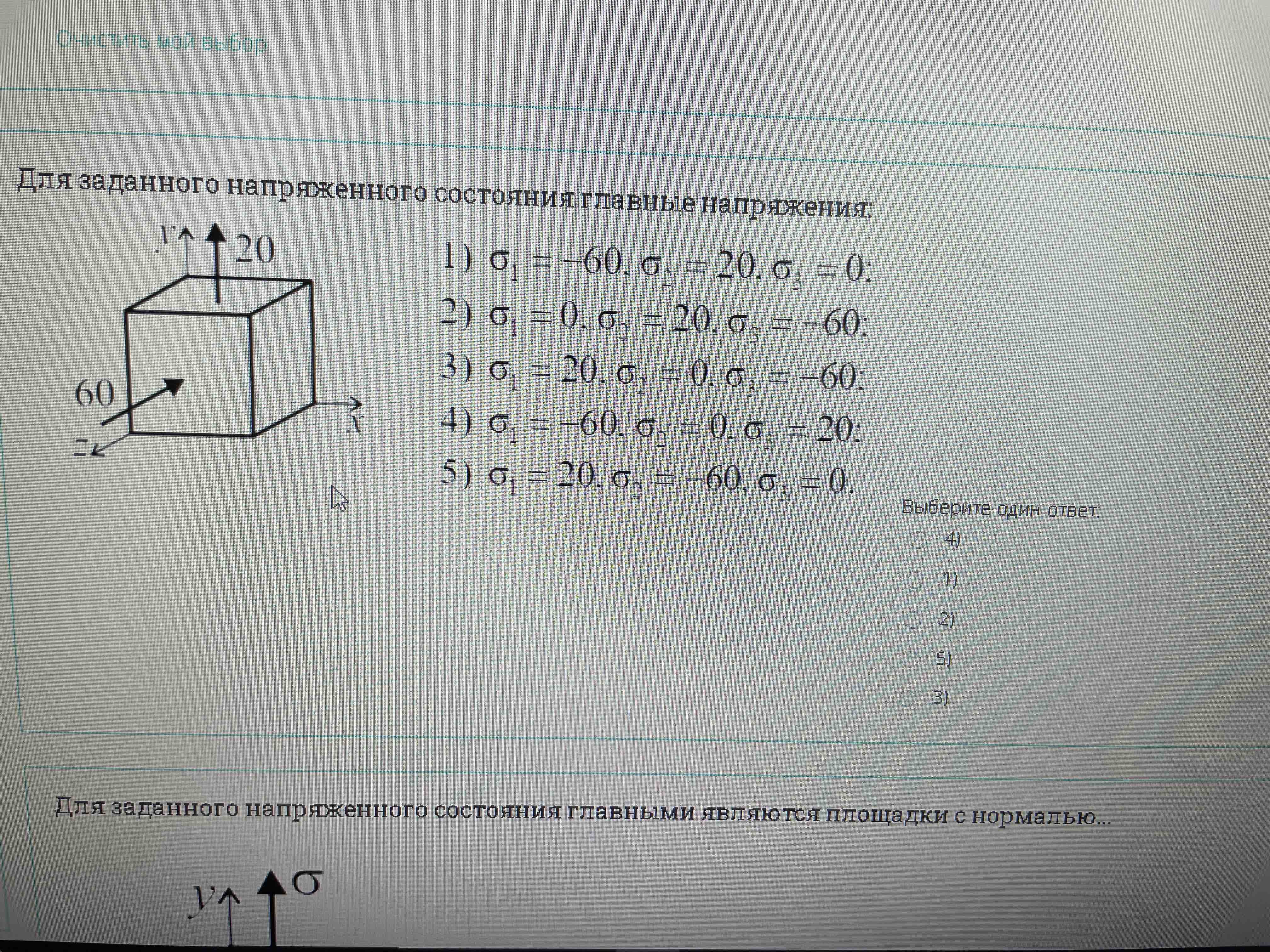

На изображении у нас есть диаграмма трехмерного напряженного состояния и пять вариантов главных напряжений.
Шаг 1. Анализ условий для каждого варианта
Рассмотрим каждое условие:
- \(\sigma_1 = -60,\ \sigma_2=20,\ \sigma_3=0\)
- \(\sigma_1=0,\ \sigma_2=20,\ \sigma_3=-60\)
- \(\sigma_1=20,\ \sigma_2=0,\ \sigma_3=-60\)
- \(\sigma_1=-60,\ \sigma_2=0,\ \sigma_3=20\)
- \(\sigma_1=20,\ \sigma_2=-60,\ \sigma_3=0\)
Шаг 2. Правила определения главных напряжений
Главные напряжения — это собственные значения тензора напряжений, отсортированные по величине:
\[ \sigma_1 \geq \sigma_2 \geq \sigma_3 \]
- \(\sigma_1\) — самое большое напряжение.
- \(\sigma_3\) — самое маленькое.
Шаг 3. Анализ каждого варианта
Применим эти правила к каждому варианту.
Вариант 1: \(-60,\ 20,\ 0\)
- Отсортируем: \(20,\ 0,\ -60\)
- В данном случае \(\sigma_1=20\), \(\sigma_2=0\), \(\sigma_3=-60\).
Это похоже на исходные условия, с \(\sigma_1\) и \(\sigma_2\) как положительными, а \(\sigma_3\) отрицательным.
Вариант 2: \(0,\ 20,\ -60\)
- Уже отсортировано: \(20,\ 0,\ -60\)
Здесь \(\sigma_1=20\), \(\sigma_2=0\), \(\sigma_3=-60\).
Вариант 3: \(20,\ 0,\ -60\)
- Аналогично: \(\sigma_1=20\), \(\sigma_2=0\), \(\sigma_3=-60\).
Вариант 4: \(-60,\ 0,\ 20\)
Отсортируем: \(20,\ 0,\ -60\)
Тогда: \(\sigma_1=20\), \(\sigma_2=0\), \(\sigma_3=-60\).
Вариант 5: \(20,\ -60,\ 0\)
Отсортируем: \(20,\ 0,\ -60\)
Опять: \(\sigma_1=20\), \(\sigma_2=0\), \(\sigma_3=-60\).
Шаг 4. Итог
Во всех вариантах, после сортировки, главные напряжения выглядят одинаково:
\[ \sigma_1 = 20,\quad \sigma_2 = 0,\quad \sigma_3 = -60 \]
Это соответствует варианту 2, где явно указано \(\sigma_1 = 0\), однако в нашем случае максимальное — 20, а не 0.
Поэтому правильный выбор — это вариант, где главные напряжения соответствуют:
\[ \sigma_1=20,\ \sigma_2=0,\ \sigma_3=-60 \]
наиболее подходящий под наши оценки — вариант 3.
Ответ:
3
