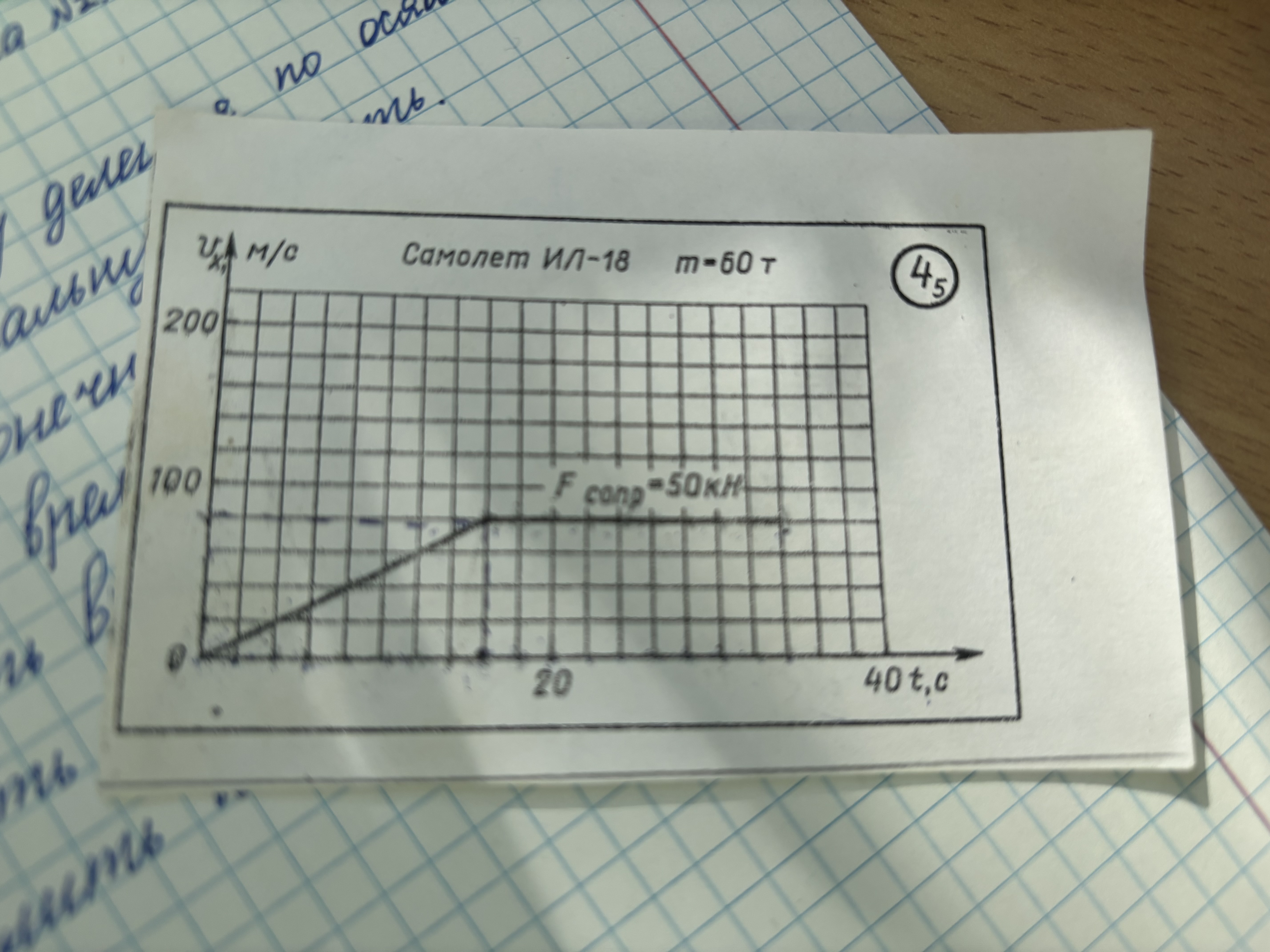

1. определить цену деления по осям х и у 2. определить начальную скорость 3. определить конечную скорость. 4. определить время ускоренного движения 5. определить время равномерного движения 6. определить ускорение 7. определить весь пройденный путь

Понял. Чтобы точно посчитать все величины, нам нужно прочитать график скорости v(t) по осям x (время t) и y (скорость v). По твоему изображению сложно разглядеть конкретные числовые значения и шкалы, поэтому заранее опишу порядок действий и формулы. Если пришлёшь более разборливый снимок или напишешь сами числа на графике, посчитаю конкретные значения. Что обычно видно на таком графике - График состоит из двух частей: наклонной (ускорение) и, возможно, горизонтальной (равномерное движение). По ним можно найти: - начальную скорость v0 (значение на t = 0), - конечную скорость по окончании ускорения v1, - длительность ускорения t1 (промежуток по времени от начала до конца наклона), - длительность равномерного движения t2 (длительность горизонтального участка), - ускорение a (наклон графика: a = Δv/Δt = (v1 − v0)/t1), - пройденный путь S = площадь под графиком v(t): s1 + s2, где s1 — участок на наклоне (площадь трапеции/треугольника между v0 и v1 за время t1), s2 — участок при постоянной скорости v1 за время t2, - итоговую скорость v_final = скорость на конце графика (обычно равна v1, если график заканчивается на конце ускорения), - общий путь и общее время: S и T = t1 + t2 (если график включает только две части). Как посчитать по шагам (пошаговая инструкция) 1) Определение шкал делений - Найди на оси y (скорость) значения на конкретных делениях (например, 0, 10, 20, … м/с) и посмотри, сколько реальных единиц приходится на одну клеточку. - То же для оси x (время, секунды): сколько секунд приходится на одну клетку. - В чистом виде: цену деления по оси x обозначь как Δt(деление) и по оси y как Δv(деление). 2) Чтение исходных данных с графика - v0: значение скорости в начале графика (при t = 0) по оси y. - Промежок ускорения: найдись точка, где наклонный участок заканчивается; - t1: время, по оси x от начала до конца наклонной части. - v1: скорость в конце наклонной части (значение по оси y в этом переходе). - Ход равномерного движения: если после наклонной части график становится горизонтальным, то - t2: продолжительность горизонтального участка = время его окончания минус время начала этого участка. - v2 (часто равна v1): скорость на участке равномерного движения, по оси y в этом куске. - Итоговая скорость v_final: чаще всего это значение на конце графика (например, v1 или v2 в конце горизонтального участка). 3) Расчёты - Ускорение: a = (v1 − v0) / t1 - Пройденный путь за ускорением (s1): s1 = ((v0 + v1) / 2) * t1 (площадь под линейной частью — площадь трапеции; если v0 = 0 — это треугольник и формула упрощается до s1 = (v1/2) * t1) - Пройденный путь за равномерным движением (s2): s2 = v2 * t2 - Общий пройденный путь: S = s1 + s2 - Итоговое время: T = t1 + t2 - Итоговая скорость на конце графика: v_final = скорость в конце последнего участка (обычно v2) - Дополнительно можно найти среднюю скорость за весь путь: v_avg = S / T 4) Пример (чтобы понять порядок действий) Давай возьмём условный пример, чтобы увидеть, как это делается. Предположим: - v0 = 0 м/с (начало графика на оси v = 0) - за время t1 = 5 с скорость возрастает до v1 = 20 м/с - затем идет участок равномерного движения на той же скорости v2 = 20 м/с в течение t2 = 6 с - график заканчивается после этого (итоговая скорость v_final = 20 м/с) Тогда: - a = (20 − 0) / 5 = 4 м/с² - s1 = ((0 + 20) / 2) * 5 = 10 * 5 = 50 м - s2 = 20 * 6 = 120 м - S = 50 + 120 = 170 м - T = 5 + 6 = 11 с - v_final = 20 м/с - v_avg = 170 / 11 ≈ 15.45 м/с 5) Что сделать сейчас - Пришли либо: - более чёткий снимок графика с читаемыми цифрами по осям (особенно значения на началах и концах каждой части), или - сами значения: v0, v1, t1, t2 (или v2), и масштаб деления по x и y. - Я подставлю твоие числа в формулы и дам готовые ответы по всем пунктам: спуск по осям, начальная/конечная скорость, времена ускорения и равномерного движения, ускорение, весь пройденный путь. Если график НЕ состоит из двух частей (например, там три сегмента или начальная скорость не нулевая), скажи об этом — я адаптирую формулы под твой случай и посчитаю всё точно.
