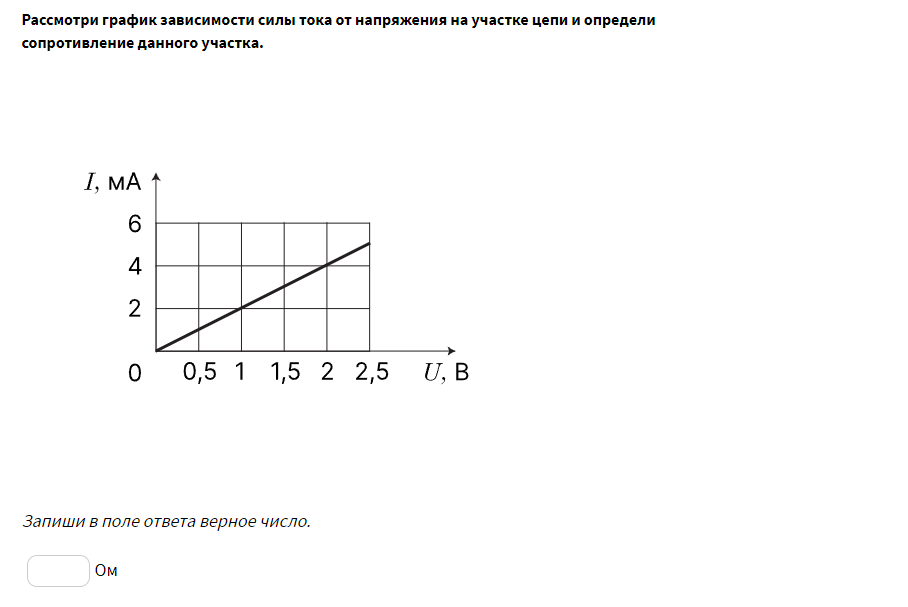

Рассмотри график зависимости силы тока от напряжения на участке цепи и определи сопротивление данного участка.

Привет! Давай разберёмся вместе с этим графиком. Нам нужно найти сопротивление участка цепи, для этого воспользуемся законом Ома для участка цепи, который гласит: сопротивление равно отношению напряжения к силе тока (R = U / I). На графике указаны две величины: напряжение (U) по горизонтальной оси и сила тока (I) по вертикальной оси. Сопротивление участка цепи - это коэффициент пропорциональности между напряжением и током. Чтобы определить сопротивление, нам нужно выбрать любую точку на графике и узнать её координаты. Поскольку линия прямая и проходит через начало координат, это означает, что сопротивление по всему участку одинаково. Выберем, например, крайнюю точку на графике справа. По оси напряжения она соответствует значению 2,5 В, а по оси силы тока - 6 мА (или 0,006 А, так как 1 миллиампер равен 0,001 ампера). Теперь просто подставим эти значения в формулу закона Ома: R = U / I = 2,5 В / 0,006 А ≈ 416,67 Ом. Таким образом, сопротивление данного участка цепи приблизительно равно 417 Ом (округляя до целых, так как в поле ответа нужно записать верное число без единиц измерения).
