Определить напряжение в точке А относительно общего провода

Привет! Давай разберёмся, как определить напряжение в точке A относительно общего провода.

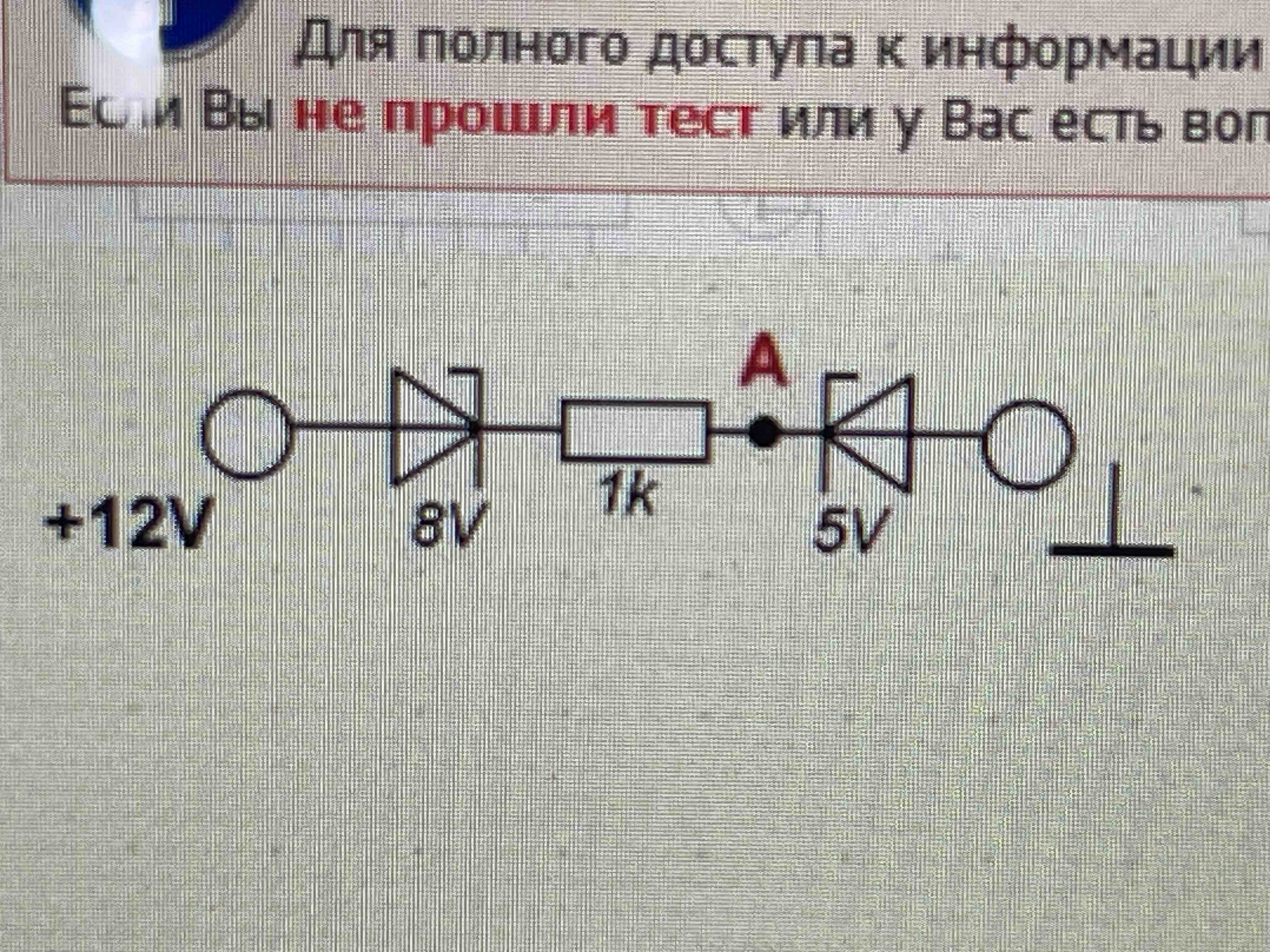

На картинке у нас есть схема с источником напряжения +12В, двумя диодами (разность напряжения на них, по идее, уже дана) и резистором 1кОм.

1. Западная часть цепи: Начнём с левой стороны. У нас есть источник +12В и первый диод с падением напряжения 8В. После него остаётся 12В - 8В = 4В.

2. Резистор: Потом идёт резистор 1кОм, но через него напряжение не падает, так как он последовательный элемент. Напряжение остаётся 4В.

3. Восточная часть цепи: После резистора у нас второй диод с падением 5В. Получается, что после второго диода напряжение будет 4В - 5В = -1В.

Таким образом, напряжение в точке A относительно общего провода составляет 4В. Надеюсь, это помогло! Если есть вопросы, спрашивай.
