Реши задачу (Расчетно-графическая работа) по предмету сопротивление материалов

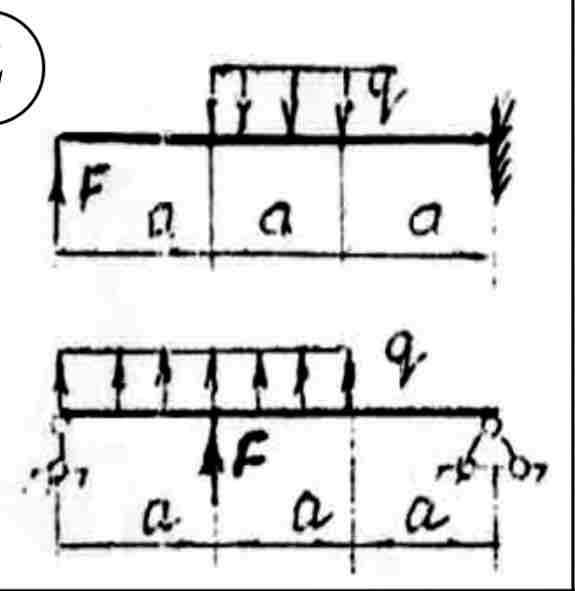

Привет! Давай разберёмся с этой задачей по сопротивлению материалов. Судя по картинке, у нас есть две балки: одна закреплена на конце, другая просто опёрта на опоры. Обе балки под действием силы \( F \) и равномерно распределенной нагрузки \( q \).

Для каждой балки, мы будем определять реакции опор и строить диаграммы изгибающих моментов.

Верхняя балка:

1. Определение реакций:

   • Левая реакция: из-за симметрии и наличия шарнира сверху \( R_A = \frac{q \times 2a + F}{2} \).
   • Правая реакция: так как она зажата, полный момент от всех нагрузок поглощается правой реакцией. Таким образом, \( R_B = \frac{q \times 2a}{2} + F - R_A \).

2. Диаграмма изгибающих моментов:

   • Момент в середине между силами будет максимальный.
   • Вычисляешь моменты в характерных точках и строишь диаграмму.

Нижняя балка:

1. Определение реакций:

   • Для опор A и B реакции одинаковые: \( R_A = R_B = \frac{q \times 2a}{2} + \frac{F}{2} \), так как балка симметрична.

2. Диаграмма изгибающих моментов:

   • Начни с левой опоры и продвигайся вправо, используя интегрирование нагрузки для определения момента в любой точке балки.

Заключение:

• Основная идея — уравновесить силы и моменты.
• Сначала найти реакции, потом определить моменты в основополагающих точках.
• Построив диаграммы, можно будет проанализировать критические места на балке, где могут быть максимальные напряжения.

Если у тебя появились вопросы по какому-то этапу, не стесняйся спрашивать!
