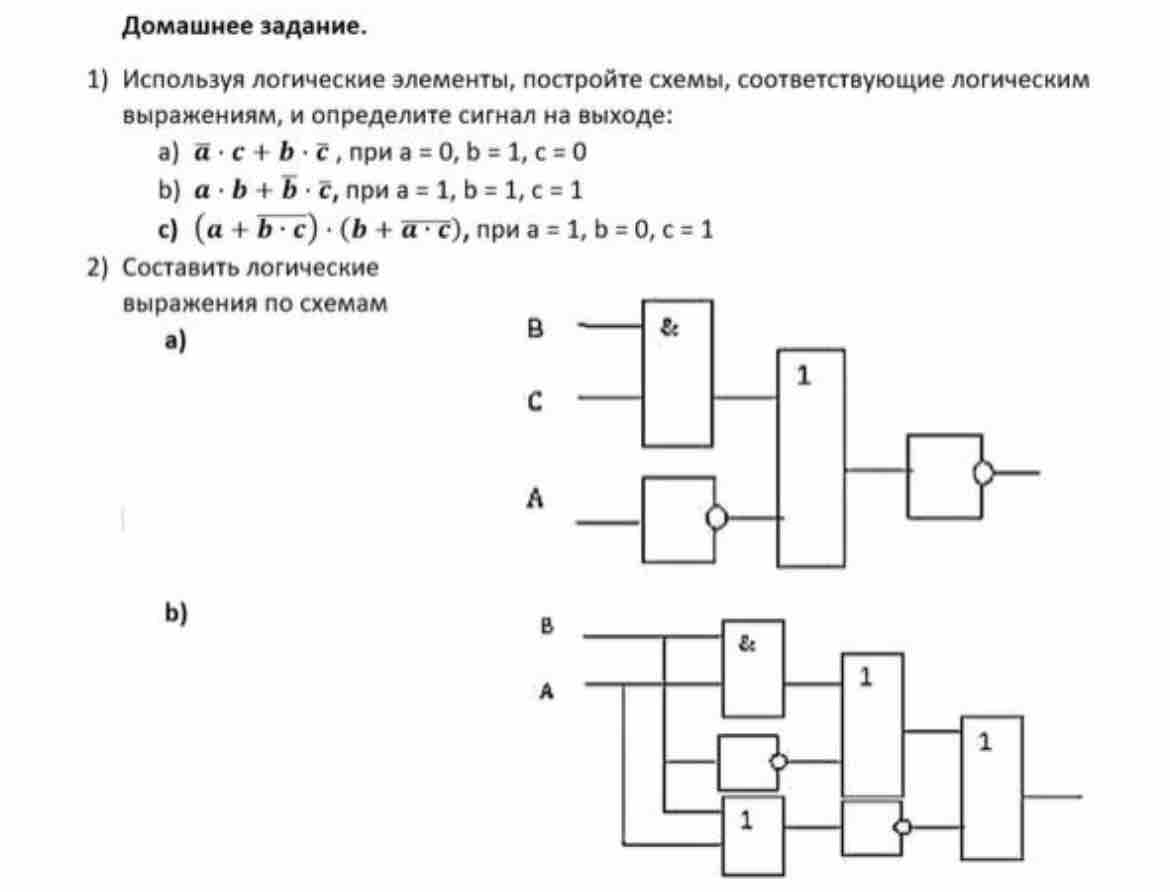

используй логические элементы, постройте схемы, соответствующие логическим выражениям, и определите сигнал на выходе

Для построения схем, соответствующих логическим выражениям, и определения сигнала на выходе, давайте разберемся с каждым выражением:

1. Логические выражения:

а) \(a \cdot c + b \cdot \overline{c}\)

• Построение схемы:

  • Используйте логический элемент AND для \(a \cdot c\).
  • Используйте логический элемент NOT для инверсии \(c\), чтобы получить \(\overline{c}\).
  • Используйте логический элемент AND для \(b \cdot \overline{c}\).
  • Используйте логический элемент OR для объединения результатов обеих операций AND.

• Сигнал на выходе при \(a = 0\), \(b = 1\), \(c = 1\):

  • \(a \cdot c = 0 \cdot 1 = 0\)
  • \(\overline{c} = 0\)
  • \(b \cdot \overline{c} = 1 \cdot 0 = 0\)
  • Итог: \(0 + 0 = 0\)

б) \(a \cdot b + (\overline{b} + a \cdot \overline{c})\), при \(a = 1\), \(b = 0\), \(c = 1\)

• Построение схемы:

  • Используйте логический элемент AND для \(a \cdot b\).
  • Используйте логический элемент NOT для инверсии \(b\), чтобы получить \(\overline{b}\).
  • Используйте логический элемент NOT для инверсии \(c\), чтобы получить \(\overline{c}\).
  • Используйте логический элемент AND для \(a \cdot \overline{c}\).
  • Используйте логический элемент OR для \(\overline{b} + (a \cdot \overline{c})\).
  • Используйте логический элемент OR для объединения итогов \(a \cdot b\) и \(\overline{b} + (a \cdot \overline{c})\).

• Сигнал на выходе:

  • \(a \cdot b = 1 \cdot 0 = 0\)
  • \(\overline{b} = 1\)
  • \(\overline{c} = 0\)
  • \(a \cdot \overline{c} = 1 \cdot 0 = 0\)
  • \(\overline{b} + (a \cdot \overline{c}) = 1 + 0 = 1\)
  • Итог: \(0 + 1 = 1\)

2. Составить логические выражения по схемам:

а) (Декодирование заданной схемы)

1. Определите входные соединения логических элементов.
2. Преобразуйте в логическое выражение, используя составляющие элементов.

б) (Декодирование заданной схемы)

1. Определите входные соединения логических элементов.
2. Преобразуйте в логическое выражение, используя составляющие элементов.

Для полного анализа схем из пункта 2 нужно их провести до конца, учитывая предоставленные схемы.
