ответ:
Давайте разберемся с данной задачей.

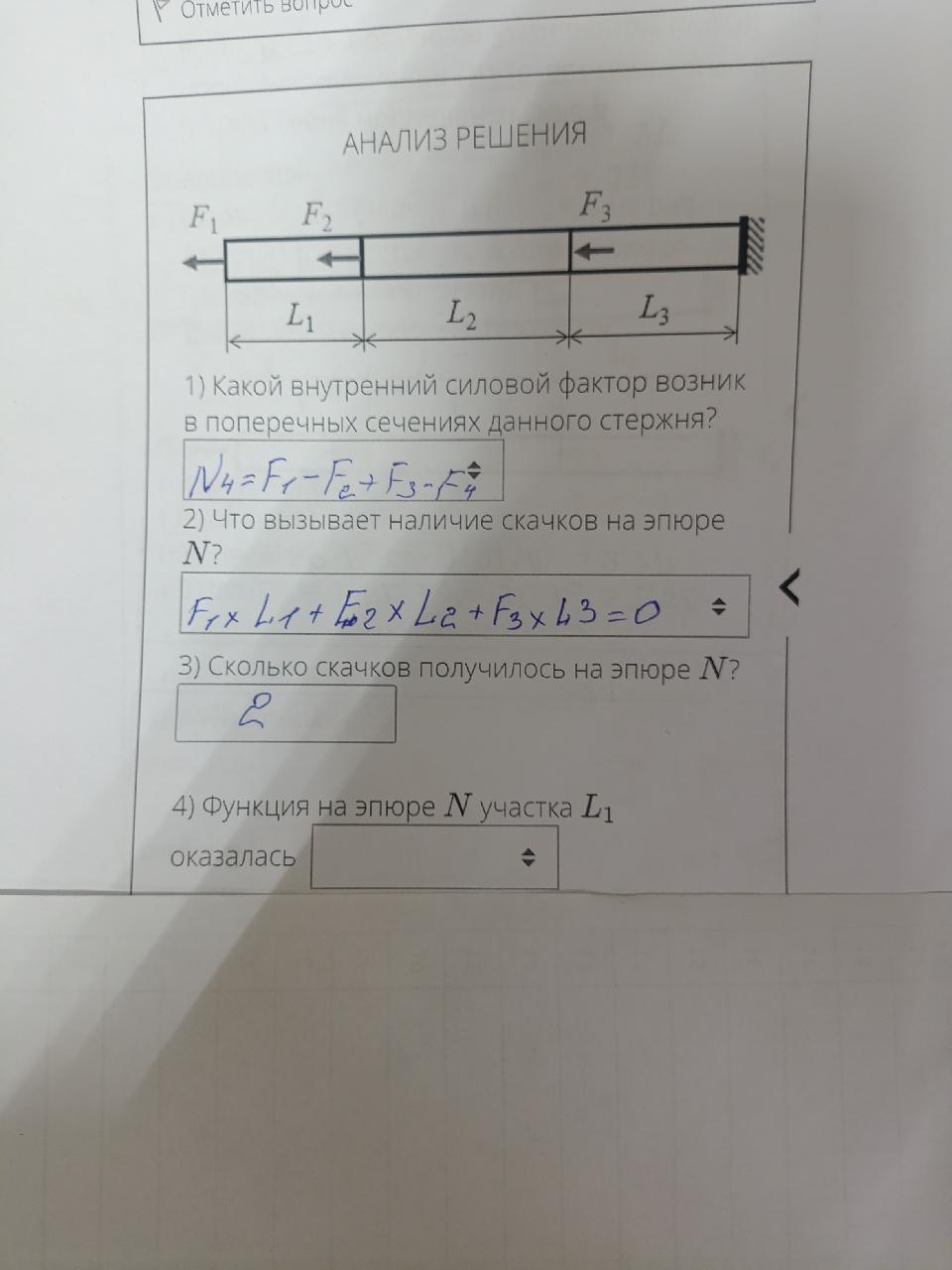

Вопрос 1: Какие внутренние силовые факторы возникнут в поперечных сечениях данного стержня?
Для анализа сил в стержне мы обычно рассматриваем следующие внутренние силовые факторы:
Продольная сила (N): Это сила, которая действует вдоль оси стержня. Она может быть растягивающей или сжимающей.
Поперечная сила (Q): Эта сила действует перпендикулярно оси стержня и стремится изгибать его.
Изгибающий момент (M): Это момент силы, который вызывает изгиб стержня.
Каждый из этих факторов будет присутствовать в различных частях стержня в зависимости от приложенных внешних сил и опорных условий.
Вопрос 2: Что вызывает наличие скачков на эпюре N?
Скачки на эпюре нормальных сил возникают в местах приложения сосредоточенных сил. Смотрим на ваше уравнение:
\[ F_1 \times L_1 + F_2 \times L_2 + F_3 \times L_3 = 0 \]
Здесь каждая сила \( F_1, F_2, F_3 \) приложена в определенной точке и вызывает скачок в значении внутренних нормальных сил. Эти скачки соответствуют местам сосредоточенного приложения нагрузок на стержень.
Вопрос 3: Сколько скачков получилось на эпюре \( N \)?
Каждый сосредоточенный сила приводит к скачку на эпюре нормальных сил. Ваше уравнение учета 3 сил \( F_1 \), \( F_2 \), \( F_3 \) означает, что на эпюре нормальных сил будет 3 скачка.
Вопрос 4: Функция на эпюре \( N \) участка \( L_1 \) оказалась?
Для определения функции нормальных сил вдоль \( L_1 \) нужно знать конкретные уравнения равновесия или конструктивные нагрузки. Однако, если \( L_1 \) это часть до первого приложения силы, то нормальная сила будет постоянной и равна приложенной силе \( F_1 \). Если это между силами, то нужно учитывать изменения.
Если у вас будут дополнительные данные или вопросы, расскажите подробнее, и я помогу с дополнительными объяснениями.
