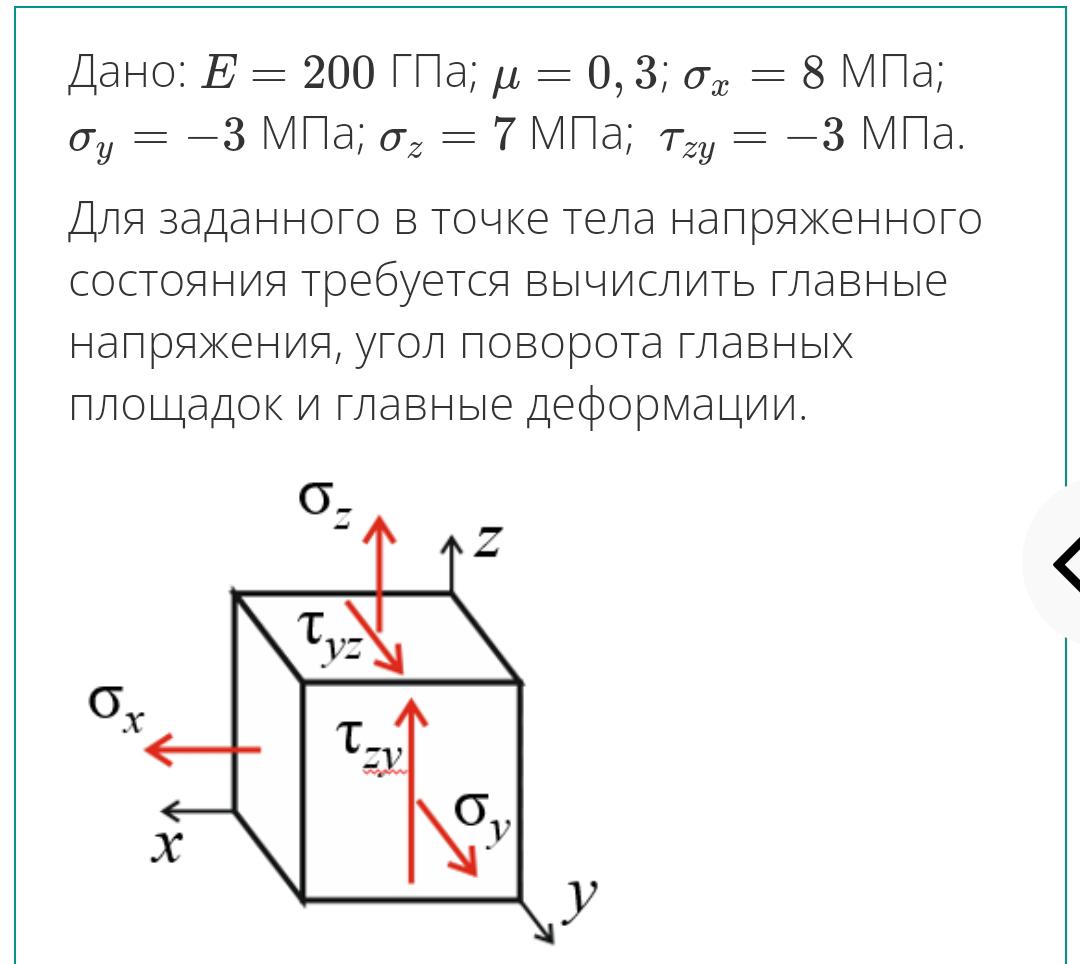

1. Первое главное напряжение равно (ответ приведите в [МПа], оставляя при этом не менее 3х значащих цифр)...
Для решения задачи потребуется использование теории прочности. Мы будем использовать метод главных напряжений, чтобы найти главное напряжение.
Дано:
- \(E = 200 \, \text{ГПа}\)
- \(\mu = 0.3\)
- \(\sigma_x = 8 \, \text{МПа}\)
- \(\sigma_y = -3 \, \text{МПа}\)
- \(\sigma_z = 7 \, \text{МПа}\)
- \(\tau_{xy} = -3 \, \text{МПа}\)
Формулы для главных напряжений
Главное напряжение можно найти, используя формулу для двухмерного случая. Для трехмерного случая схожие методы могут применяться, но в данной задаче рассматриваются только плоские напряжения (\(\sigma_z\) нам не нужен).
Для двухмерного случая, главные напряжения могут быть найдены как:
\[ \sigma_{1,2} = \frac{\sigma_x + \sigma_y}{2} \pm \sqrt{\left(\frac{\sigma_x - \sigma_y}{2}\right)^2 + \tau_{xy}^2} \]
Здесь:
- \(\sigma_1\) — первое (максимальное) главное напряжение.
- \(\sigma_2\) — второе (минимальное) главное напряжение.
Решение
Вычислим среднее напряжение: \[ \frac{\sigma_x + \sigma_y}{2} = \frac{8 + (-3)}{2} = \frac{5}{2} = 2.5 \, \text{МПа} \]
Вычислим разность квадратов: \[ \left(\frac{\sigma_x - \sigma_y}{2}\right)^2 = \left(\frac{8 - (-3)}{2}\right)^2 = \left(\frac{11}{2}\right)^2 = 30.25 \, \text{МПа}^2 \]
Добавим квадрат касательного напряжения: \[ \tau_{xy}^2 = (-3)^2 = 9 \, \text{МПа}^2 \]
Вычислим дискриминант: \[ \sqrt{30.25 + 9} = \sqrt{39.25} \approx 6.267 \, \text{МПа} \]
Найдем первое главное напряжение: \[ \sigma_1 = 2.5 + 6.267 = 8.767 \, \text{МПа} \]
Найдем второе главное напряжение: (если нужно) \[ \sigma_2 = 2.5 - 6.267 = -3.767 \, \text{МПа} \]
Таким образом, первое главное напряжение равно \( \sigma_1 = 8.767 \, \text{МПа} \).
