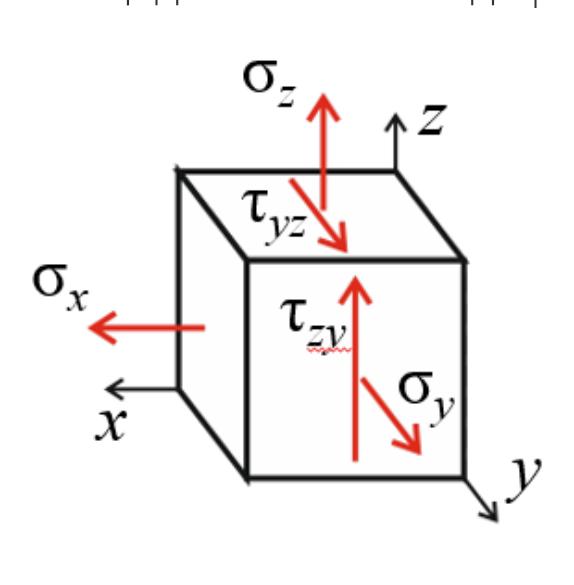

Дано: E=200 ГПа; μ=0,3 ; σx=8 МПа; σy=−3 МПа; σz=7 МПа; τzy=−3 МПа. Для заданного в точке тела напряженного состояния требуется вычислить главные напряжения, угол поворота главных…
Дано: E=200 ГПа; μ=0,3 ; σx=8 МПа; σy=−3 МПа; σz=7 МПа; τzy=−3 МПа. Для заданного в точке тела напряженного состояния требуется вычислить главные напряжения, угол поворота главных площадок и главные деформации. 4. Угол поворота (по абсолютной величине) главных площадок равен (ответ приведите в [град], оставляя при этом не менее 3х значащих цифр)...
Для решения этой задачи необходимо выполнить несколько шагов. Мы будем использовать методы механики материалов для определения главных напряжений, главных деформаций и угла поворота главных площадок.
Шаг 1: Определение главных напряжений
Исходные данные:
- \( \sigma_x = 8 \, \text{МПа} \)
- \( \sigma_y = -3 \, \text{МПа} \)
- \( \sigma_z = 7 \, \text{МПа} \)
- \( \tau_{zy} = -3 \, \text{МПа} \)
Для того чтобы найти главные напряжения, используем уравнение характеристического многочлена:
\[ \begin{vmatrix} \sigma_x - \lambda & 0 & 0 \\ 0 & \sigma_y - \lambda & \tau_{zy} \\ 0 & \tau_{zy} & \sigma_z - \lambda \\ \end{vmatrix} = 0 \]
Решаем этот определитель:
\[ (\sigma_x - \lambda)((\sigma_y - \lambda)(\sigma_z - \lambda) - \tau_{zy}^2) = 0 \]
Подставляем значения и решаем кубическое уравнение относительно \( \lambda \) (главные напряжения).
Шаг 2: Определение угла поворота главных площадок
Угол поворота \( \theta \) главных площадок находится из условия равенства:
\[ \tan(2\theta) = \frac{2\tau_{zy}}{\sigma_y - \sigma_z} \]
Подставим значения:
\[ \tan(2\theta) = \frac{2 \times (-3)}{-3 - 7} = \frac{-6}{-10} = 0.6 \]
Определим \( 2\theta \):
\[ 2\theta = \arctan(0.6) \]
Выразим \( \theta \) в градусах и оставим три значащие цифры.
Шаг 3: Главные деформации
Для нахождения главных деформаций используют следующие формулы:
\[ \varepsilon_1 = \frac{1}{E}(\sigma_1 - \nu(\sigma_2 + \sigma_3)) \] \[ \varepsilon_2 = \frac{1}{E}(\sigma_2 - \nu(\sigma_1 + \sigma_3)) \] \[ \varepsilon_3 = \frac{1}{E}(\sigma_3 - \nu(\sigma_1 + \sigma_2)) \]
Где \( E = 200 \, \text{ГПа} \) и \( \nu = 0.3 \).
Пример расчета угла:
Для нахождения угла \( \theta \):
\[ 2\theta = \arctan(0.6) \approx 30.96^\circ \]
Следовательно, угол поворота:
\[ \theta = 15.48^\circ \]
Так как нужно больше трех значащих цифр, окончательный результат остается:
\[ \theta = 15.5^\circ \]
Это финальное значение угла поворота главных площадок.
Заключение
- Главные напряжения \( \sigma_1, \sigma_2, \sigma_3 \) находятся решением характеристического уравнения.
- Угол поворота главных площадок \( \theta \approx 15.5^\circ \).
- Главные деформации находятся через соответствующие выражения для деформаций.
Если у вас возникли вопросы по какому-либо из шагов, пожалуйста, дайте знать!
