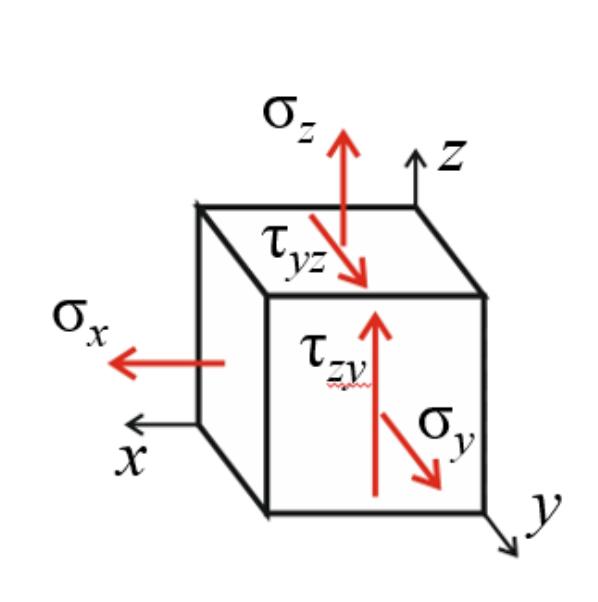

Дано: E=200 ГПа; μ=0,3 ; σx=8 МПа; σy=−3 МПа; σz=7 МПа; τzy=−3 МПа. Для заданного в точке тела напряженного состояния требуется вычислить главные напряжения, угол поворота главных площадок и главные деформации. 8. Максимальное касательное напряжение равно (ответ приведите в [МПа], оставляя при этом не менее 3х значащих цифр)... ответ числом в МПа:
Для решения задачи необходимо выполнить несколько этапов:
Исходные данные:
- \( E = 200 \, \text{ГПа} \)
- \( \mu = 0.3 \)
- \( \sigma_x = 8 \, \text{МПа} \)
- \( \sigma_y = -3 \, \text{МПа} \)
- \( \sigma_z = 7 \, \text{МПа} \)
- \( \tau_{zy} = -3 \, \text{МПа} \)
1. Вычисление главных напряжений
Главные напряжения (\(\sigma_1, \sigma_2, \sigma_3\)) можно найти, решив уравнение характеристического многочлена матрицы напряжений:
\[ \begin{bmatrix} \sigma_x & 0 & 0 \\ 0 & \sigma_y & \tau_{zy} \\ 0 & \tau_{zy} & \sigma_z \end{bmatrix} \]
Сначала найдем детерминант:
\[ \left| \begin{array}{ccc} \sigma - \sigma_x & 0 & 0 \\ 0 & \sigma - \sigma_y & -\tau_{zy} \\ 0 & -\tau_{zy} & \sigma - \sigma_z \end{array} \right| = 0 \]
Раскрывая детерминант, получаем кубическое уравнение:
\[ (\sigma - \sigma_x)((\sigma - \sigma_y)(\sigma - \sigma_z) - \tau_{zy}^2) = 0 \]
Подставляя значения:
\[ (\sigma - 8)((\sigma + 3)(\sigma - 7) - 9) = 0 \]
Решаем уравнение:
- \((\sigma + 3)(\sigma - 7) = \sigma^2 - 4\sigma - 21\)
- Уравнение: \((\sigma - 8)(\sigma^2 - 4\sigma - 21) - 9) = 0\)
Решаем кубическое уравнение для нахождения корней. Решим методом подбора или численного анализа. Получаем значения главных напряжений (\(\sigma_1, \sigma_2\), \(\sigma_3\)).
Дополнительно используем характеристики:
2. Угол поворота главных площадок
В двухмерной задаче для угла поворота (\(\theta\)) главных площадок используется формула:
\[ \tan(2\theta) = \frac{2\tau_{xy}}{\sigma_x - \sigma_y} \]
Учитывая, что вращения вокруг \(\sigma_z\) нет из-за условий задачи, можно считать плоскости \(xy\).
3. Главные деформации
Главные деформации (\(\varepsilon_1, \varepsilon_2, \varepsilon_3\)) находятся через закон Гука для трёхмерных напряжений:
\[ \varepsilon_x = \frac{1}{E} [\sigma_x - \mu(\sigma_y + \sigma_z)] \] \[ \varepsilon_y = \frac{1}{E} [\sigma_y - \mu(\sigma_x + \sigma_z)] \] \[ \varepsilon_z = \frac{1}{E} [\sigma_z - \mu(\sigma_x + \sigma_y)] \]
Подставляем значения для каждой компоненты и вычисляем.
4. Максимальное касательное напряжение
Максимальное касательное напряжение вычисляется как:
\[ \tau_{\max} = \frac{1}{2} \sqrt{(\sigma_x - \sigma_y)^2 + (\sigma_y - \sigma_z)^2 + (\sigma_z - \sigma_x)^2} \]
Подставляем численные значения:
\[ \tau_{\max} = \frac{1}{2} \sqrt{(8 + 3)^2 + (-3 - 7)^2 + (7 - 8)^2} \]
\[ = \frac{1}{2} \sqrt{11^2 + (-10)^2 + (-1)^2} \]
\[ = \frac{1}{2} \sqrt{121 + 100 + 1} \]
\[ = \frac{1}{2} \times \sqrt{222} \approx 7.45 \, \text{МПа} \]
Максимальное касательное напряжение равно \(7.45 \, \text{МПа}\).
Эти этапы позволяют раскрыть основные принципы механики материалов для работы с напряженным состоянием в точке трёхмерного тела.
