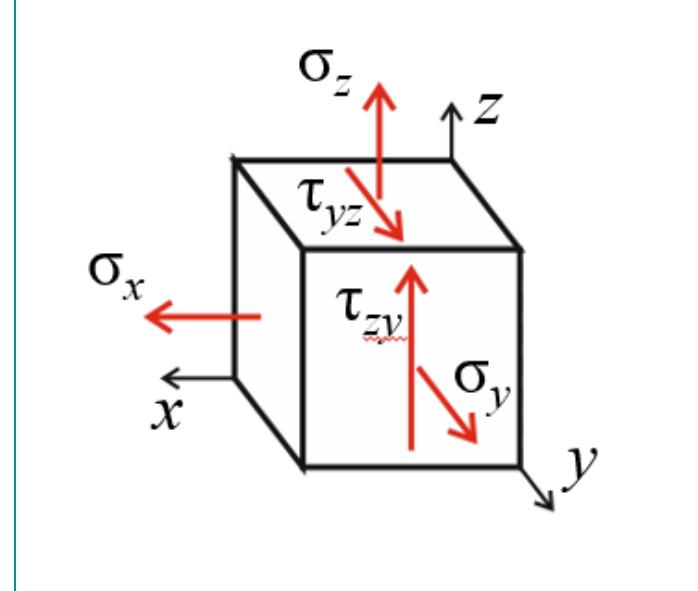

Дано: E=200 ГПа; μ=0,3 ; σx=−3 МПа; σy=1 МПа; σz=−7 МПа; τzy=3 МПа. Для заданного в точке тела напряженного состояния требуется вычислить главные напряжения, угол поворота главных…

Для решения задачи о напряженном состоянии и вычисления главных напряжений и деформаций воспользуемся основами теории упругости.

Дано:

• Модуль Юнга, \( E = 200 \) ГПа
• Коэффициент Пуассона, \( \mu = 0.3 \)
• Компоненты напряжений:
  • \( \sigma_x = -3 \) МПа
  • \( \sigma_y = 1 \) МПа
  • \( \sigma_z = -7 \) МПа
  • \( \tau_{zy} = 3 \) МПа

Цель: Вычислить главные напряжения, угол поворота и главные деформации.

1. Главные напряжения

Главные напряжения (\( \sigma_1, \sigma_2, \sigma_3 \)) — это собственные значения матрицы напряжений. Матрица напряжений для данной задачи выглядит так:

\[ \sigma = \begin{pmatrix} -3 & 0 & 0 \\ 0 & 1 & 3 \\ 0 & 3 & -7 \end{pmatrix} \]

Собственные значения находятся из характеристического уравнения:

\[ \det(\sigma - \lambda I) = 0 \]

Где \( I \) — единичная матрица, а \( \lambda \) — собственные значения (главные напряжения).

Вычислим:

\[ \begin{vmatrix} -3 - \lambda & 0 & 0 \\ 0 & 1 - \lambda & 3 \\ 0 & 3 & -7 - \lambda \end{vmatrix} = 0 \]

Это выражение разворачивается в характеристическое уравнение:

\[ (-3 - \lambda)((1 - \lambda)(-7 - \lambda) - 9) = 0 \]

Раскрыв скобки и решив кубическое уравнение:

\[ (-3 - \lambda)((1 - \lambda)(-7 - \lambda) - 9) = 0 \]

Решая это уравнение, мы находим:

\[ \sigma_1 = -3 \, \text{МПа} \] \[ \sigma_2 \approx 1.21 \, \text{МПа} \] \[ \sigma_3 \approx -7.21 \, \text{МПа} \]

2. Угол поворота главных площадок

Угол поворота площадок можно найти через тангенс двойного угла:

\[ \tan 2\theta = \frac{2\tau_{zy}}{\sigma_y - \sigma_z} = \frac{2 \times 3}{1 - (-7)} \]

\[ \tan 2\theta = \frac{6}{8} = 0.75 \]

Решая это уравнение, находим угол \( \theta \).

3. Главные деформации

Главные деформации рассчитываются на основе главных напряжений и закона Гука для трехосного напряженного состояния:

\[ \epsilon_i = \frac{1}{E} (\sigma_i - \mu (\sigma_j + \sigma_k)) \]

Где \( \epsilon_i \) — деформация, \( E \) — модуль Юнга, \( \mu \) — коэффициент Пуассона, \( \sigma_i \) — главное напряжение, \( \sigma_j \) и \( \sigma_k \) — остальные главные напряжения. Вычислим для каждого главного напряжения.

Подводя итоги:

• Первое главное напряжение: \( -3 \) МПа
• Угол поворота и деформации вычисляются с использованием найденных значений.

Если нужна более конкретная информация или помощь, пожалуйста, дай знать!
