Реши

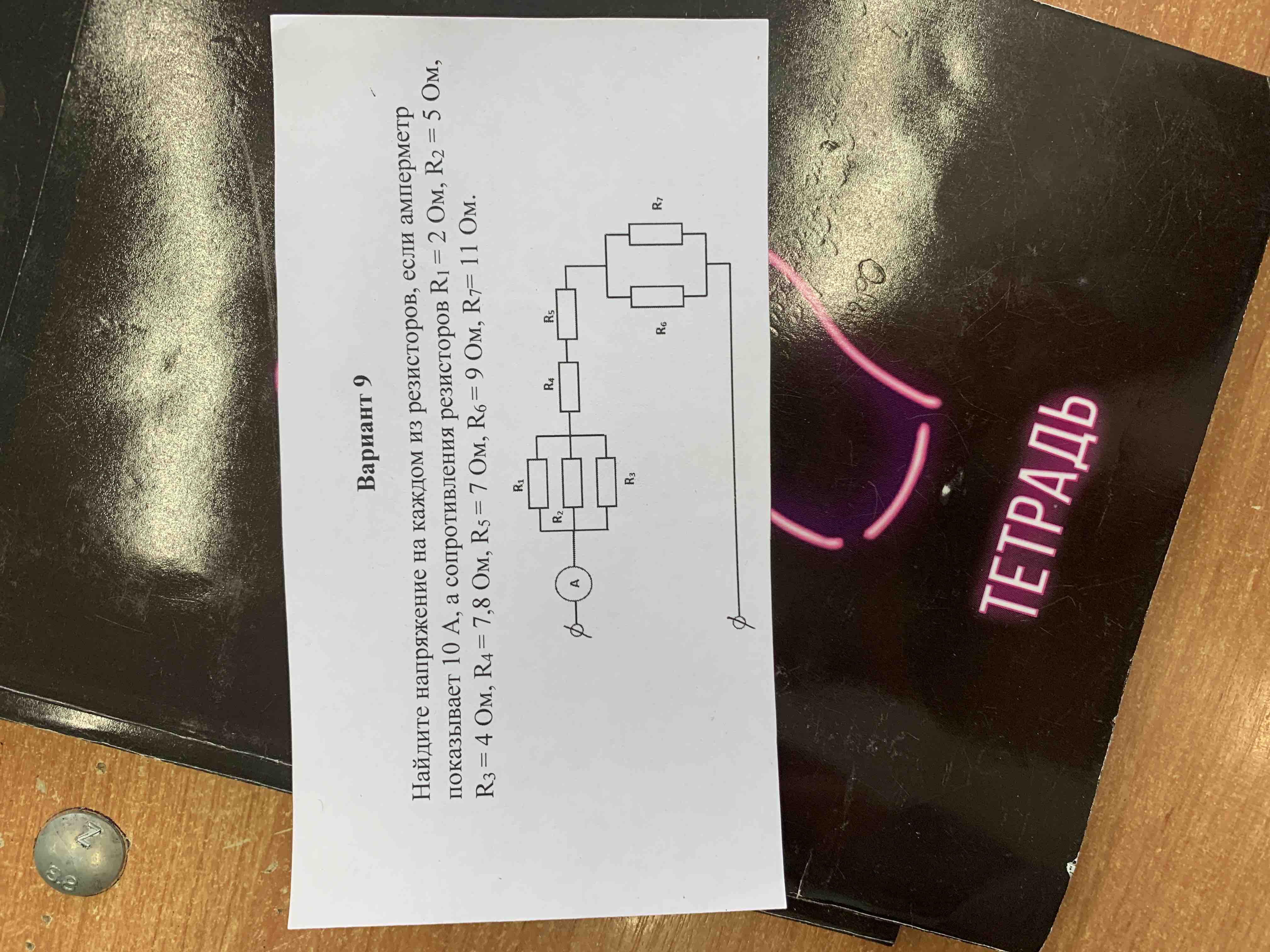

Для решения этой задачи, нужно найти напряжение на каждом резисторе в электрической цепи. В данной задаче у нас есть амперметр, показывающий ток 10 А, и резисторы с известными сопротивлениями. Следуем пошагово:

1. Даннные:

   • Ток \( I = 10 \, \text{А} \)
   • Сопротивления:
     • \( R_1 = 2 \, \text{Ом} \)
     • \( R_2 = 5 \, \text{Ом} \)
     • \( R_3 = 4 \, \text{Ом} \)
     • \( R_4 = 7{,}8 \, \text{Ом} \)
     • \( R_5 = 7 \, \text{Ом} \)
     • \( R_6 = 9 \, \text{Ом} \)
     • \( R_7 = 11 \, \text{Ом} \)

2. Схема соединения:

   • Видно, что резисторы \( R_1 \) и \( R_2 \) соединены последовательно с резисторами \( R_3 \) и \( R_4 \) в параллельном ответвлении.
   • Резисторы \( R_5 \), \( R_6 \), и \( R_7 \) также образуют ветвь, параллельную другим.

3. Эквивалентное сопротивление:

   • Для начала сосчитаем эквивалентное сопротивление для каждого параллельного блока.

   Для R3 и R4 (параллельное соединение): \[ \frac{1}{R_{34}} = \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{4} + \frac{1}{7{,}8} \] \[ R_{34} \approx 2{,}59 \, \text{Ом} \]

   Для R5, R6 и R7 (параллельное соединение): \[ \frac{1}{R_{567}} = \frac{1}{R_5} + \frac{1}{R_6} + \frac{1}{R_7} = \frac{1}{7} + \frac{1}{9} + \frac{1}{11} \] \[ R_{567} \approx 2{,}88 \, \text{Ом} \]

4. Эквивалентное сопротивление всего участка цепи после A:

   • \( R_{A} = R_1 + R_{34} \approx 2 + 2{,}59 = 4{,}59 \, \text{Ом} \)
   • Также плюс параллельное соединениес \( R_{567} \): \[ \frac{1}{R_{\text{total}}} = \frac{1}{R_2} + \frac{1}{R_{567} + R_A} = \frac{1}{5} + \frac{1}{2{,}88 + 4{,}59} \] \[ R_{\text{total}} \approx 2{,}78 \, \text{Ом} \]

5. Закон Ома для каждого резистора:

   • Напряжение на каждом резисторе можно найти по закону Ома: \[ V = I \times R \]

   Рассчитываем напряжения:

   • \( V_1 = I \times R_1 = 10 \times 2 = 20 \, \text{В} \)
   • \( V_2 = I \times R_2 = 10 \times 5 = 50 \, \text{В} \)
   • \( V_3 = I_{34} \times R_3 = 10 \times 2{,}59 = 25{,}9 \, \text{В} \)
   • \( V_4 = I_{34} \times R_4 = 10 \times 2{,}59 = 25{,}9 \, \text{В} \)
   • \( V_5 = I_{567} \times R_5 \approx 10 \times 2{,}88 = 28{,}8 \, \text{В} \)
   • \( V_6 = I_{567} \times R_6 \approx 10 \times 2{,}88 = 28{,}8 \, \text{В} \)
   • \( V_7 = I_{567} \times R_7 \approx 10 \times 2{,}88 = 28{,}8 \, \text{В} \)

Таким образом, получили напряжения на всех резисторах.
