теоретическая механика

Давайте подробно разберём задачу.

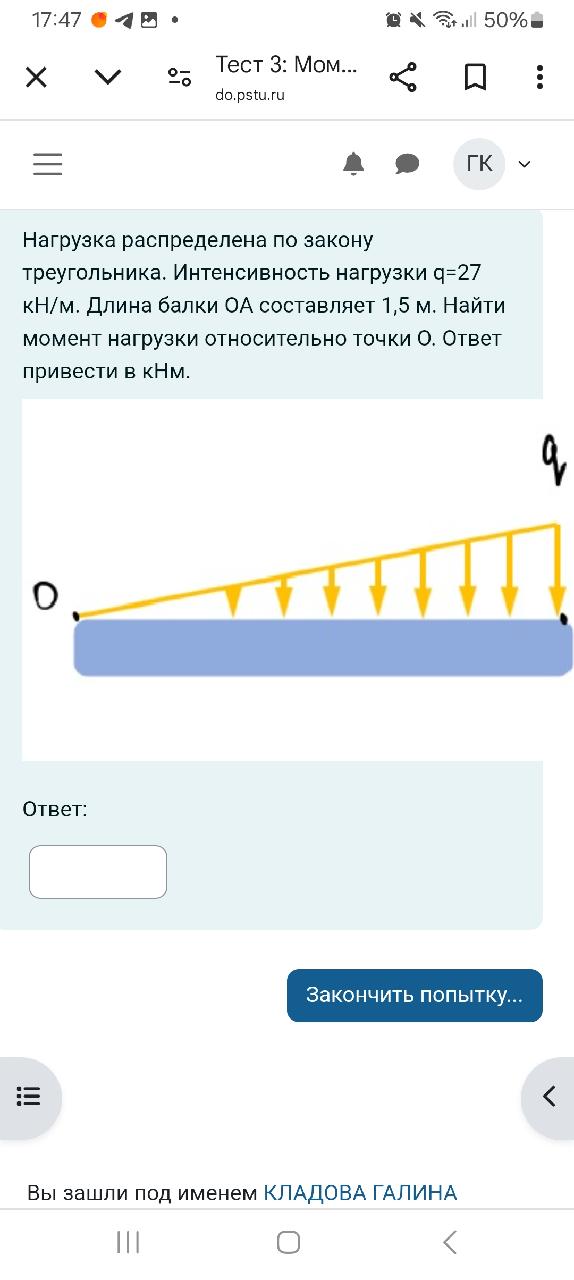

Дано:

• Нагрузка распределена по закону треугольника.
• Интенсивность нагрузки \( q = 27 \, \text{кН/м} \).
• Длина балки \( OL = 1.5 \, \text{м} \).

Задача:

Найти момент нагрузки относительно точки \( O \).

Решение:

1. Определяем равнодействующую силу:

   Для нагрузки, распределенной по закону треугольника, равнодействующая сила \( R \) равна площади треугольника: \[ R = \frac{1}{2} \cdot \text{основание} \cdot \text{высота} = \frac{1}{2} \cdot 1.5 \, \text{м} \cdot 27 \, \text{кН/м} \]

   \[ R = \frac{1}{2} \cdot 1.5 \cdot 27 = 20.25 \, \text{кН} \]

2. Определяем положение равнодействующей:

   Для треугольной нагрузки (с вершиной в точке \( O \)), равнодействующая сила \( R \) расположена на расстоянии \( \frac{2}{3} \) от вершины (то есть от точки \( O \)) по длине основания треугольника: \[ \text{Расстояние от O} = \frac{2}{3} \cdot 1.5 \, \text{м} = 1 \, \text{м} \]

3. Вычисляем момент относительно точки \( O \):

   Момент \( M_O \) — это произведение равнодействующей силы на её плечо, то есть расстояние от точки \( O \): \[ M_O = R \cdot \text{Расстояние от O} = 20.25 \, \text{кН} \cdot 1 \, \text{м} \]

   \[ M_O = 20.25 \, \text{кН}\cdot\text{м} \]

Ответ:

Момент нагрузки относительно точки \( O \) равен \( 20.25 \, \text{кН}\cdot\text{м} \).

Таким образом, мы нашли момент, учитывая свойства треугольной распределения нагрузки.
