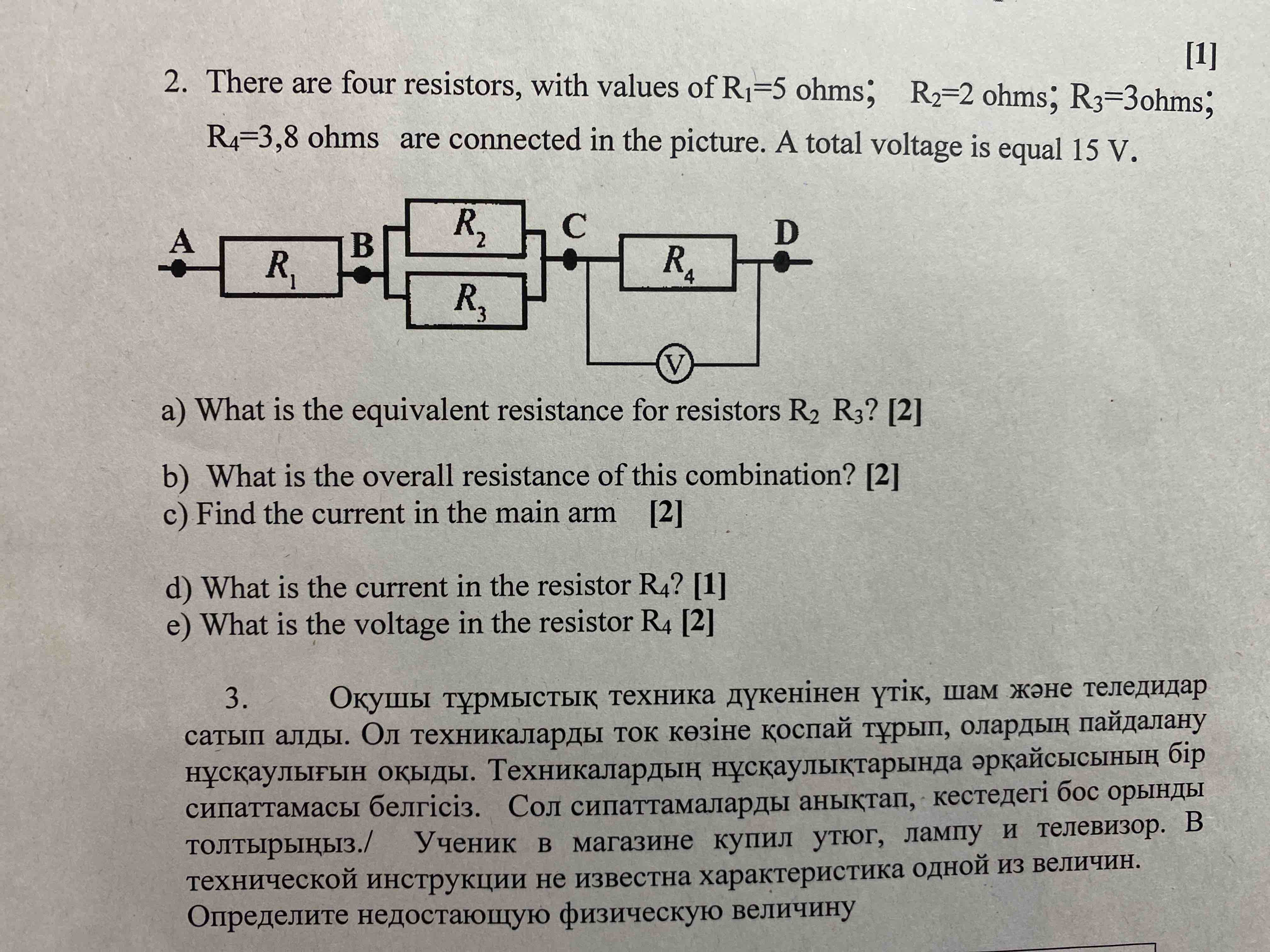

2. There are four resistors, with values of R1=5 ohms; R2=2 ohms; R3=3ohms; R4=3,8 ohms are connected in the picture. A total voltage is equal 15 V. R, R RA a) What is the…

Чтобы ответить на задачи, давайте сначала рассмотрим схему соединения, используя данные, которые у нас есть:

a) Эквивалентное сопротивление резисторов R2 и R3

Во-первых, нужно понять, как соединены резисторы R2 и R3. Поскольку схема включает параллельное соединение, мы используем формулу для эквивалентного сопротивления резисторов, соединенных параллельно:

\[ \frac{1}{R_{\text{экв}}} = \frac{1}{R2} + \frac{1}{R3} \]

Подставим известные значения:

\[ \frac{1}{R_{\text{экв}}} = \frac{1}{2} + \frac{1}{3} \]

Приведем к общему знаменателю:

\[ \frac{1}{R_{\text{экв}}} = \frac{3}{6} + \frac{2}{6} = \frac{5}{6} \]

Теперь находим эквивалентное сопротивление:

\[ R_{\text{экв}} = \frac{6}{5} = 1.2 \, \text{Ом} \]

b) Общее сопротивление комбинации

Следующее, что нужно сделать, - это найти общее сопротивление всей цепи. Поскольку R2 и R3 параллельны, а R1 и R4 соединены последовательно с этой парой, общее сопротивление будет:

\[ R_{\text{общ}} = R1 + R_{\text{экв}} + R4 \]

Подставим значения:

\[ R_{\text{общ}} = 5 + 1.2 + 3.8 = 10 \, \text{Ом} \]

c) Ток в основной цепи

Для нахождения тока мы используем закон Ома:

\[ I = \frac{V}{R} \]

Где V - общее напряжение (15 В), а R - общее сопротивление (10 Ом):

\[ I = \frac{15}{10} = 1.5 \, \text{А} \]

d) Ток в резисторе R4

Поскольку резистор R4 подключен последовательно в основной цепи, ток будет таким же, как и в основной цепи, то есть:

\[ I_{R4} = 1.5 \, \text{А} \]

e) Напряжение на резисторе R4

Используя закон Ома, для R4:

\[ V_{R4} = I_{R4} \times R4 \]

Подставим значения:

\[ V_{R4} = 1.5 \times 3.8 = 5.7 \, \text{В} \]

Таким образом, мы нашли все необходимые значения.
