реши задачу по физике 8 класс

Давайте решим эту задачу по физике.

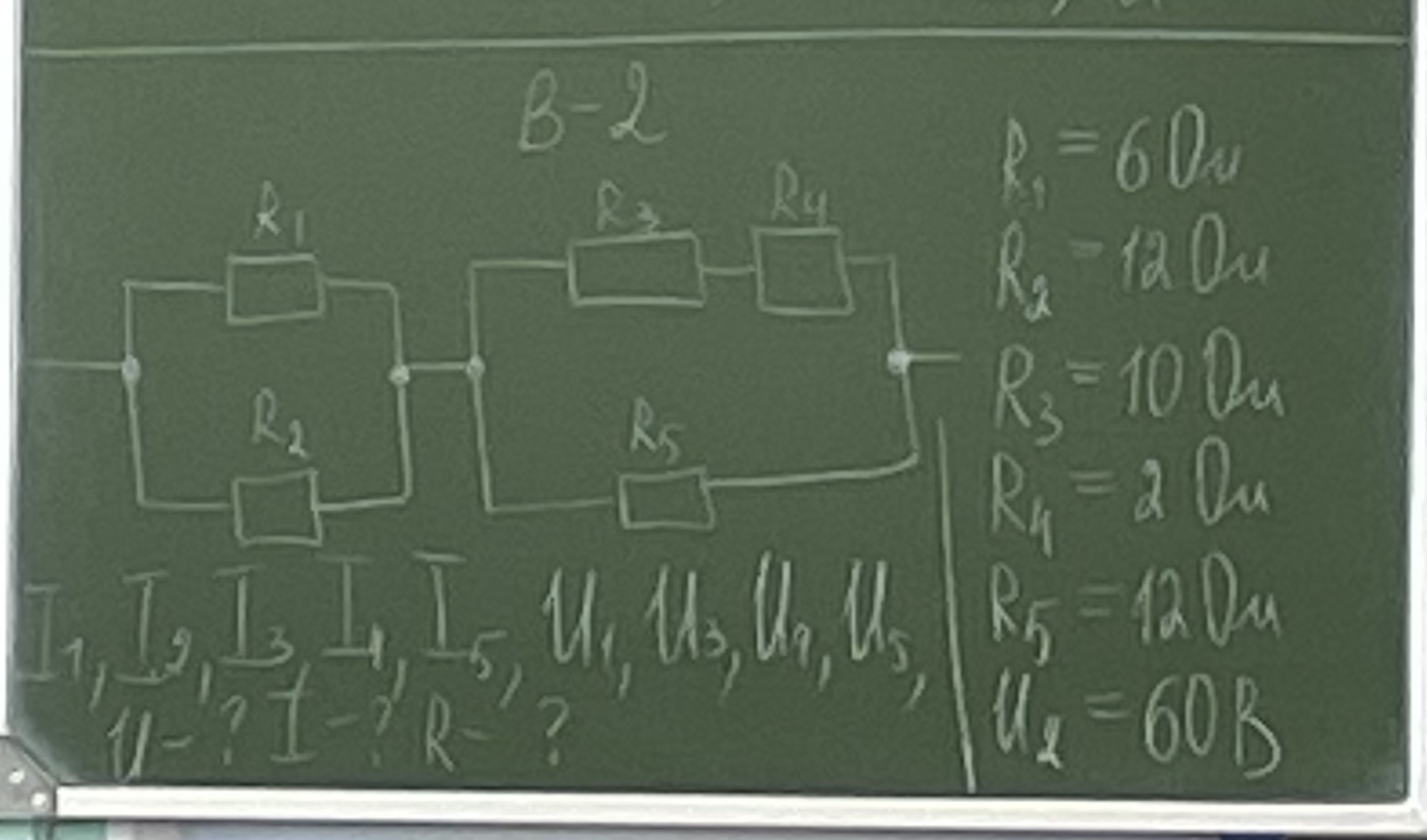

У нас есть схема цепи с пятью резисторами и известными напряжением и сопротивлениями:

Дано:

• \( R_1 = 6 \, \text{Ом} \)
• \( R_2 = 12 \, \text{Ом} \)
• \( R_3 = 10 \, \text{Ом} \)
• \( R_4 = 2 \, \text{Ом} \)
• \( R_5 = 12 \, \text{Ом} \)
• \( U_2 = 60 \, \text{В} \)

Нам нужно найти токи (\(I_{1} - I_{5}\)), и напряжения (\(U_1, U_3, U_4, U_5\)).

Решение

1. Анализ схемы:

   • Резисторы \(R_1\) и \(R_2\) находятся в параллельном соединении.
   • Резисторы \(R_3\) и \(R_4\) также параллельны своим соединением.
   • Резистор \(R_5\) подключен последовательно после первого параллельного блока.

2. Общее сопротивление первого параллельного соединения (\(R_{1\parallel2}\)): \[ \frac{1}{R_{1\parallel2}} = \frac{1}{R_1} + \frac{1}{R_2} = \frac{1}{6} + \frac{1}{12} = \frac{1}{4} \] \[ R_{1\parallel2} = 4 \, \text{Ом} \]

3. Общее сопротивление второго параллельного соединения (\(R_{3\parallel4}\)): \[ \frac{1}{R_{3\parallel4}} = \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{10} + \frac{1}{2} = \frac{1.2}{10} \] \[ R_{3\parallel4} = \frac{10}{1.2} = \frac{25}{3} \approx 3.33 \, \text{Ом} \]

4. Общее сопротивление всей цепи: \[ R_{\text{total}} = R_{1\parallel2} + R_5 + R_{3\parallel4} = 4 + 12 + 3.33 = 19.33 \, \text{Ом} \]

5. Ток в цепи: \[ I = \frac{U_2}{R_{\text{total}}} = \frac{60 \, \text{В}}{19.33 \, \text{Ом}} \approx 3.10 \, \text{A} \]

6. Напряжения на резисторах:

   • \(U_1 = I \times R_{1\parallel2} = 3.10 \, \text{A} \times 4 \, \text{Ом} = 12.4 \, \text{В}\)
   • \(U_3 = I \times R_{3\parallel4} = 3.10 \, \text{A} \times 3.33 \, \text{Ом} \approx 10.33 \, \text{В}\)
   • \(U_5 = I \times R_5 = 3.10 \, \text{A} \times 12 \, \text{Ом} = 37.2 \, \text{В}\)

7. Токи через параллельные резисторы:

   Для первого блока (\(R_1\) и \(R_2\)):

   • Ток \(I_1\) через \(R_1\): \[ I_1 = \frac{U_1}{R_1} = \frac{12.4 \, \text{В}}{6 \, \text{Ом}} \approx 2.07 \, \text{A} \]
   • Ток \(I_2\) через \(R_2\): \[ I_2 = \frac{U_1}{R_2} = \frac{12.4 \, \text{В}}{12 \, \text{Ом}} \approx 1.03 \, \text{A} \]

   Для второго блока (\(R_3\) и \(R_4\)):

   • Ток \(I_3\) через \(R_3\): \[ I_3 = \frac{U_3}{R_3} \approx \frac{10.33 \, \text{В}}{10 \, \text{Ом}} \approx 1.03 \, \text{A} \]
   • Ток \(I_4\) через \(R_4\): \[ I_4 = \frac{U_3}{R_4} \approx \frac{10.33 \, \text{В}}{2 \, \text{Ом}} \approx 5.17 \, \text{A} \]

Итак, мы нашли каждый ток и напряжение в цепи.
