Решить

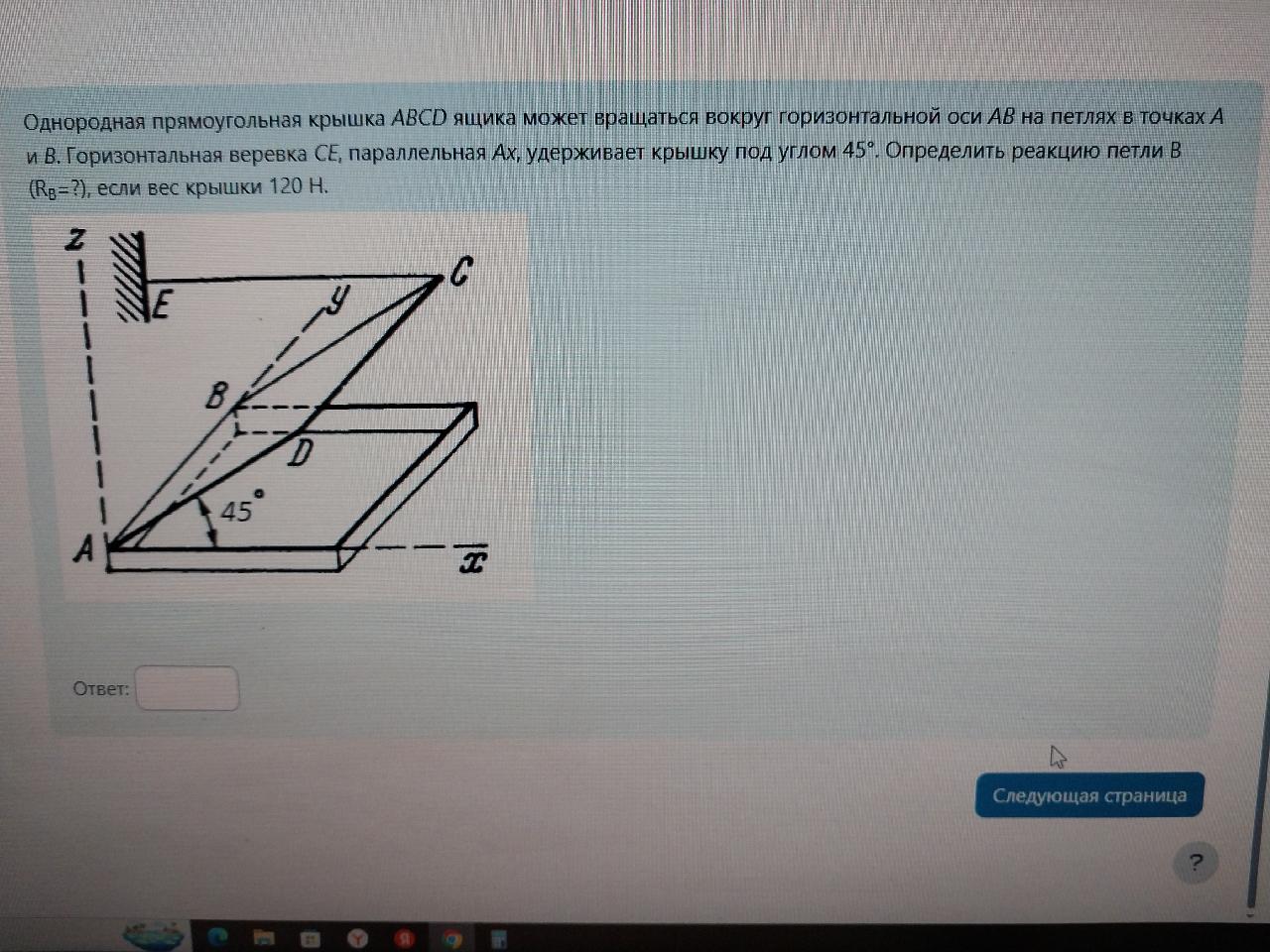

Чтобы решить данную задачу, сначала рассмотрим физическую ситуацию. У нас есть крышка, которая удерживается в равновесии с помощью веревки. Она может вращаться вокруг горизонтальной оси, и нам нужно определить реакцию в петле B. ### Дано: - Вес крышки \( P = 120 \, \text{Н} \). - Угол наклона веревки \( C \, E \) относительно горизонтали — \( 45^\circ \). ### Подход к решению: 1. **Силы, действующие на крышку:** - Сила тяжести \( P \) направлена вертикально вниз и приложена к центру тяжести крышки. - Натяжение веревки \( T \), направленное вдоль веревки. - Реакция опоры в петле \( B \). 2. **Равновесие моментов:** Для равновесия крышки относительно петли \( B \), сумма моментов всех сил относительно этой точки должна равняться нулю. 3. **Определение момента силы тяжести:** Момент силы тяжести относительно \( B \): \[ M_P = P \cdot \frac{L}{2} \] где \( \frac{L}{2} \) — горизонтальное плечо силы тяжести (половина длины крышки). 4. **Определение момента сил натяжения:** Момент силы натяжения \( T \) относительно точки \( B \): \[ M_T = T \cdot L \cdot \sin(45^\circ) \] Поскольку \( \sin(45^\circ) = \frac{\sqrt{2}}{2} \), выражение упрощается до: \[ M_T = T \cdot \frac{L \cdot \sqrt{2}}{2} \] 5. **Уравновешивание моментов:** Для равновесия: \[ M_P = M_T \] \[ P \cdot \frac{L}{2} = T \cdot \frac{L \cdot \sqrt{2}}{2} \] 6. **Решение уравнения для \( T \):** \[ 120 \cdot \frac{L}{2} = T \cdot \frac{L \cdot \sqrt{2}}{2} \] Упростим: \[ 120 \cdot \frac{1}{2} = T \cdot \frac{\sqrt{2}}{2} \] \[ 60 = T \cdot \frac{\sqrt{2}}{2} \] \[ T = \frac{120}{\sqrt{2}} \] 7. **Определение реакции петли \( B \):** Реакция петли \( B \) должна уравновешивать вертикальную составляющую натяжения веревки и силу тяжести: Вертикальная компонента \( T_y \) натяжения веревки: \[ T_y = T \cdot \cos(45^\circ) = \frac{120}{\sqrt{2}} \cdot \frac{\sqrt{2}}{2} = 60 \, \text{Н} \] Таким образом, полная вертикальная сила крышки равняется сумме силы тяжести и вертикальной компоненты: \[ R_B = P - T_y = 120 - 60 = 60 \, \text{Н} \] ### Ответ: Реакция петли \( B \) равна 60 Н.
