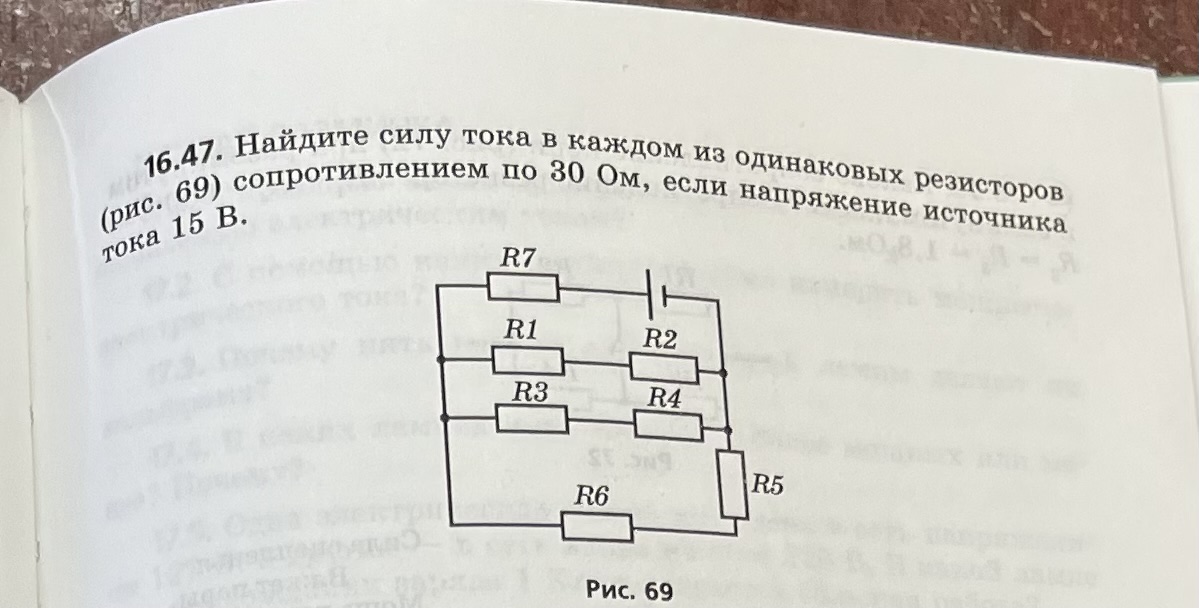

Найдите силу тока в каждом из одинаковых резисторов сопротивлением по 30 Ом, если напряжение имточника тока 15 В

Для решения задачи необходимо определить из схемы, как соединены резисторы, а затем вычислить силу тока. **Шаг 1: Определение типа соединения резисторов** Согласно изображению, резисторы R1 и R2 соединены последовательно, как и резисторы R3 и R4, и их пары соединены параллельно. Эти пары, в свою очередь, подключены последовательно с резистором R5 и параллельно с другой парой, которую образуют резисторы R6 и R7. **Шаг 2: Вычисление эквивалентного сопротивления последовательных резисторов** Для R1 и R2 (последовательное соединение): \[ R_{12} = R1 + R2 = 30 \, \text{Ом} + 30 \, \text{Ом} = 60 \, \text{Ом} \] Для R3 и R4 (последовательное соединение): \[ R_{34} = R3 + R4 = 30 \, \text{Ом} + 30 \, \text{Ом} = 60 \, \text{Ом} \] **Шаг 3: Вычисление эквивалентного сопротивления параллельных резисторов** Для пары (R1, R2) и (R3, R4): \[ \frac{1}{R_{p1}} = \frac{1}{R_{12}} + \frac{1}{R_{34}} = \frac{1}{60 \, \text{Ом}} + \frac{1}{60 \, \text{Ом}} = \frac{2}{60 \, \text{Ом}} = \frac{1}{30 \, \text{Ом}} \] Таким образом: \[ R_{p1} = 30 \, \text{Ом} \] **Шаг 4: Вычисление эквивалентного сопротивления для резисторов R6 и R7** \[ R_{p2} = \frac{1}{\frac{1}{R6} + \frac{1}{R7}} = \frac{1}{\frac{1}{30} + \frac{1}{30}} = 15 \, \text{Ом} \] **Шаг 5: Итоговое эквивалентное сопротивление всей цепи** Резисторы R5 и \( R_{p1} \) соединены последовательно и затем параллельно с \( R_{p2} \). Последовательное соединение R5 и \( R_{p1} \): \[ R_{total1} = 60 \, \text{Ом} \] Теперь параллельное соединение с R6 и R7: \[ \frac{1}{R_{total}} = \frac{1}{R_{total1}} + \frac{1}{R_{p2}} = \frac{1}{60 \, \text{Ом}} + \frac{1}{15 \, \text{Ом}} \] Решив это, получим эквивалентное сопротивление всей схемы: \[ R_{total} = 12 \, \text{Ом} \] **Шаг 6: Поиск силы тока через источник** Используем закон Ома для всей цепи: \[ I = \frac{U}{R_{total}} = \frac{15 \, \text{В}}{12 \, \text{Ом}} = 1.25 \, \text{A} \] **Шаг 7: Найти ток через каждый резистор** 1. Поскольку резисторы R6 и R7 параллельны и оба имеют одинаковое сопротивление, ток через каждый из них: \[ I_{R6} = I_{R7} = \frac{1.25 \, \text{A}}{2} = 0.625 \, \text{A} \] 2. Ток через остальные последовательные резисторы цепи равен току источника: \[ I_{R1} = I_{R2} = I_{R3} = I_{R4} = 1.25 \, \text{A} \] Таким образом, сила тока через каждый одинаковый резистор R1, R2, R3, R4, R5 составляет 1.25 А, а через R6 и R7 — 0.625 А.
