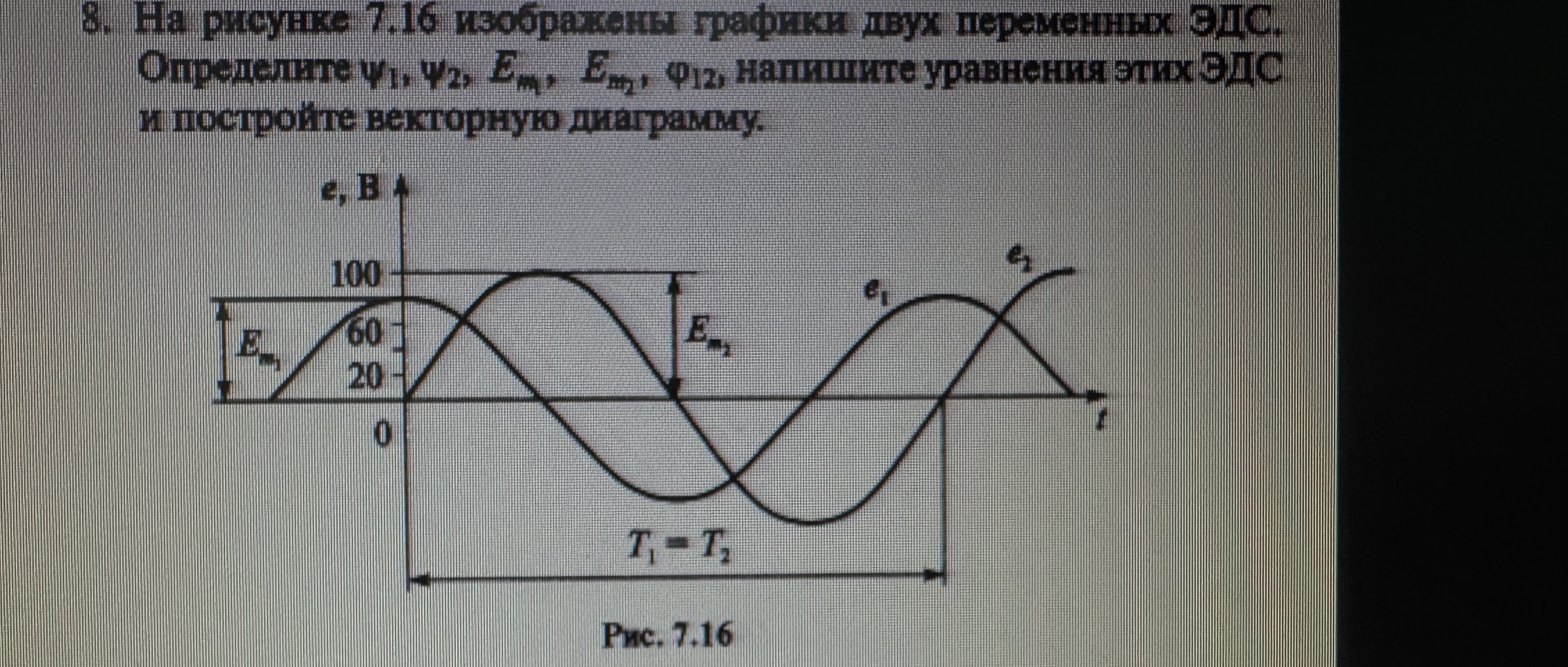

Чтобы понять решение задачи, давайте разберём каждый шаг по порядку. ### Шаг 1: Определение параметров ЭДС На рисунке изображены графики двух переменных электродвижущих сил (ЭДС). Изобразим параметры, которые нам нужно определить: 1. **Амплитуды**: \( e_1 \) и \( e_2 \) 2. **Сдвиги фаз**: \( \varphi_1 \) и \( \varphi_2 \) 3. **Частоты или периоды**: \( T_1 \) и \( T_2 \) 4. **ЭДС в определённый момент времени**: \( E_1 \), \( E_2 \) ### Шаг 2: Определение амплитуд По вертикальной оси отложены значения в вольтах. Максимальные значения амплитуд определяются по высоте волн: - Для \( e_1(t) \): максимальная амплитуда 100 В - Для \( e_2(t) \): минимальная амплитуда 60 В ### Шаг 3: Определение фазового сдвига Момент пересечения графиков с осью времени (t) укажет на фазовый сдвиг. Вы должны определить, насколько один график сдвинут относительно другого. ### Шаг 4: Определение периода Для обоих графиков периоды одинаковы, \( T_1 = T_2 \). Определяем \( T \) по расстоянию между двумя последовательными одинаковыми точками (например, максимумами) одного графика. На рисунке это расстояние составляет \( T \). ### Шаг 5: Уравнения ЭДС Уравнение переменной ЭДС имеет вид: \[ e(t) = E_0 \cdot \sin(\omega t + \varphi) \] где: - \( E_0 \) — амплитуда, - \( \omega = \frac{2\pi}{T} \) — угловая частота, - \( \varphi \) — начальная фаза. Для первого графика: \[ e_1(t) = 100 \cdot \sin(\omega t + \varphi_1) \] Для второго графика: \[ e_2(t) = 60 \cdot \sin(\omega t + \varphi_2) \] ### Шаг 6: Векторная диаграмма Векторная диаграмма представляет фазоры (векторы) этих ЭДС на комплексной плоскости. Амплитуда — длина вектора, фаза — угол относительно оси. 1. Нарисуйте векторы \( e_1 \) и \( e_2 \) с соответствующими амплитудами и фазовыми сдвигами. 2. Угол между векторами отражает разность фаз. ### Вывод Теперь у вас есть амплитуды, уравнения, период и фазовые сдвиги, которые вы можете построить и визуализировать векторной диаграммой.
