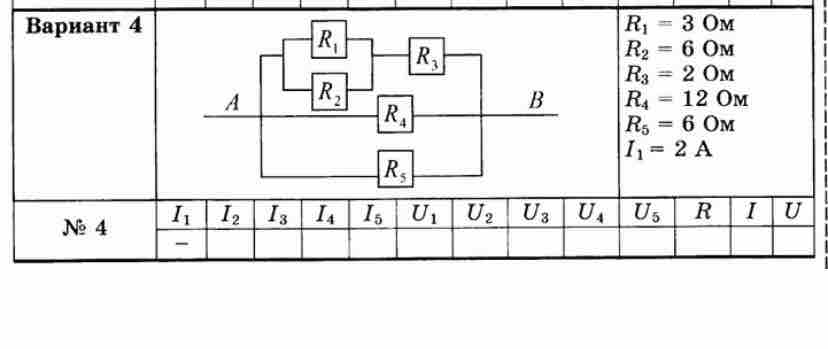

Решите

Чтобы решить задачу, начнем с расчета эквивалентного сопротивления данной цепи и определения токов и напряжений на каждом резисторе. ### Шаг 1: Определение состава цепи Цепь состоит из пяти резисторов: - \(R_1 = 3 \, \text{Ом}\) - \(R_2 = 6 \, \text{Ом}\) - \(R_3 = 6 \, \text{Ом}\) - \(R_4 = 12 \, \text{Ом}\) - \(R_5 = 6 \, \text{Ом}\) ### Шаг 2: Определение конфигурации цепи 1. Резисторы \(R_1\), \(R_2\), и \(R_3\) соединены параллельно. 2. Резистор \(R_4\) подключен последовательно к параллельной группе \(R_1\), \(R_2\), и \(R_3\). 3. Резистор \(R_5\) также подключен параллельно с \(R_4\). ### Шаг 3: Расчет эквивалентного сопротивления #### Параллельное соединение \(R_1\), \(R_2\), и \(R_3\): \[ \frac{1}{R_{123}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} = \frac{1}{3} + \frac{1}{6} + \frac{1}{6} = \frac{1}{3} + \frac{1}{3} = \frac{2}{3} \] \[ R_{123} = \frac{3}{2} = 1.5 \, \text{Ом} \] #### Последовательное соединение с \(R_4\): \[ R_{1234} = R_{123} + R_4 = 1.5 + 12 = 13.5 \, \text{Ом} \] #### Параллельное соединение с \(R_5\): \[ \frac{1}{R_{eq}} = \frac{1}{R_{1234}} + \frac{1}{R_5} = \frac{1}{13.5} + \frac{1}{6} \] Приведем дроби к общему знаменателю: \[ \frac{1}{R_{eq}} = \frac{2}{27} + \frac{4.5}{27} = \frac{6.5}{27} \] \[ R_{eq} = \frac{27}{6.5} \approx 4.15 \, \text{Ом} \] ### Шаг 4: Расчет общего тока и напряжения Дано, что ток \(I_1 = 2 \, \text{А}\). Используя закон Ома, найдем напряжение на всей цепи: \[ U = I_1 \cdot R_{eq} = 2 \cdot 4.15 \approx 8.3 \, \text{В} \] ### Шаг 5: Распределение токов в параллельных элементах #### Ток через \(R_5\): Поскольку \(R_5\) параллелен всей цепи из \(R_1, R_2, R_3, R_4\): \[ U_5 = U \quad \Rightarrow \quad I_5 = \frac{U_5}{R_5} = \frac{8.3}{6} \approx 1.38 \, \text{А} \] #### Ток через \(R_{1234}\): \[ I_{1234} = I_1 - I_5 = 2 - 1.38 \approx 0.62 \, \text{А} \] #### Разделение тока через \(R_1\), \(R_2\), и \(R_3\): Так как \(R_{123}\) параллелен: \[ U_{123} = I_{1234} \cdot R_{1234} \approx 0.62 \times 13.5 = 8.37 \, \text{В} \] Токи через резисторы по закону Ома: - \(I_2 = \frac{U_{123}}{R_2} \approx \frac{8.37}{6} \approx 1.40 \, \text{А}\) - \(I_3 = I_5 = I_2 \text{ (поскольку резисторы одинаковы})\) #### Ток через \(R_1\): - \(I_1 = U_{123} / R_1 = 8.37 / 3 = 2.79 \, \text{А}\) Теперь у нас есть полные данные для токов и напряжений в цепи.
