Для составления эквивалентной схемы данного электрического контура, нужно понять, как соединены резисторы, и затем заменить их на один эквивалентный резистор. Рассмотрим шаги решения.
Шаг 1: Определение типа соединения

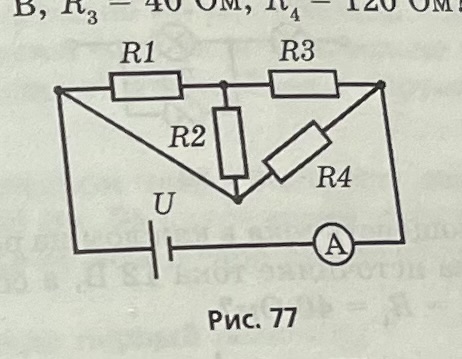

В данной схеме у нас есть резисторы \( R_1 \), \( R_2 \), \( R_3 \), и \( R_4 \). Сначала определим, как они соединены:
Резисторы \( R_2 \) и \( R_4 \) соединены последовательно.
- Последовательное соединение: сопротивления складываются:
\[ R_{24} = R_2 + R_4. \]
Резисторы \( R_1 \), \( R_{24} \) и \( R_3 \) образуют мостик.
- Рассматриваем, как соединены \( R_1 \) и аналогично получившийся резистор \( R_{24} \) с \( R_3 \).
- \( R_1 \) и \( R_3 \) параллельны по отношению к \( R_{24} \).
Шаг 2: Замена на эквивалентное сопротивление
Суммарное сопротивление для параллельного соединения:
Формула для параллельного соединения:
\[ \frac{1}{R_{\text{э}}} = \frac{1}{R_1} + \frac{1}{R_3}. \]
Применяем формулу:
\[ \frac{1}{R_{13}} = \frac{1}{R_1} + \frac{1}{R_3}. \]
Общее сопротивление с \( R_{24} \):
С учетом последовательного соединения:
\[ R_{\text{общее}} = R_{13} + R_{24}. \]
Заключение
Чтобы выявить окончательное эквивалентное сопротивление, применяем указанные формулы, подставляя значения, если они известны. В результате мы получим одно эквивалентное сопротивление, которое будет подставлено вместо сложной комбинации резисторов в изначальной схеме.
Эта эквивалентная схема позволяет упростить анализ цепи и легче рассчитать токи и напряжения в цепи.
