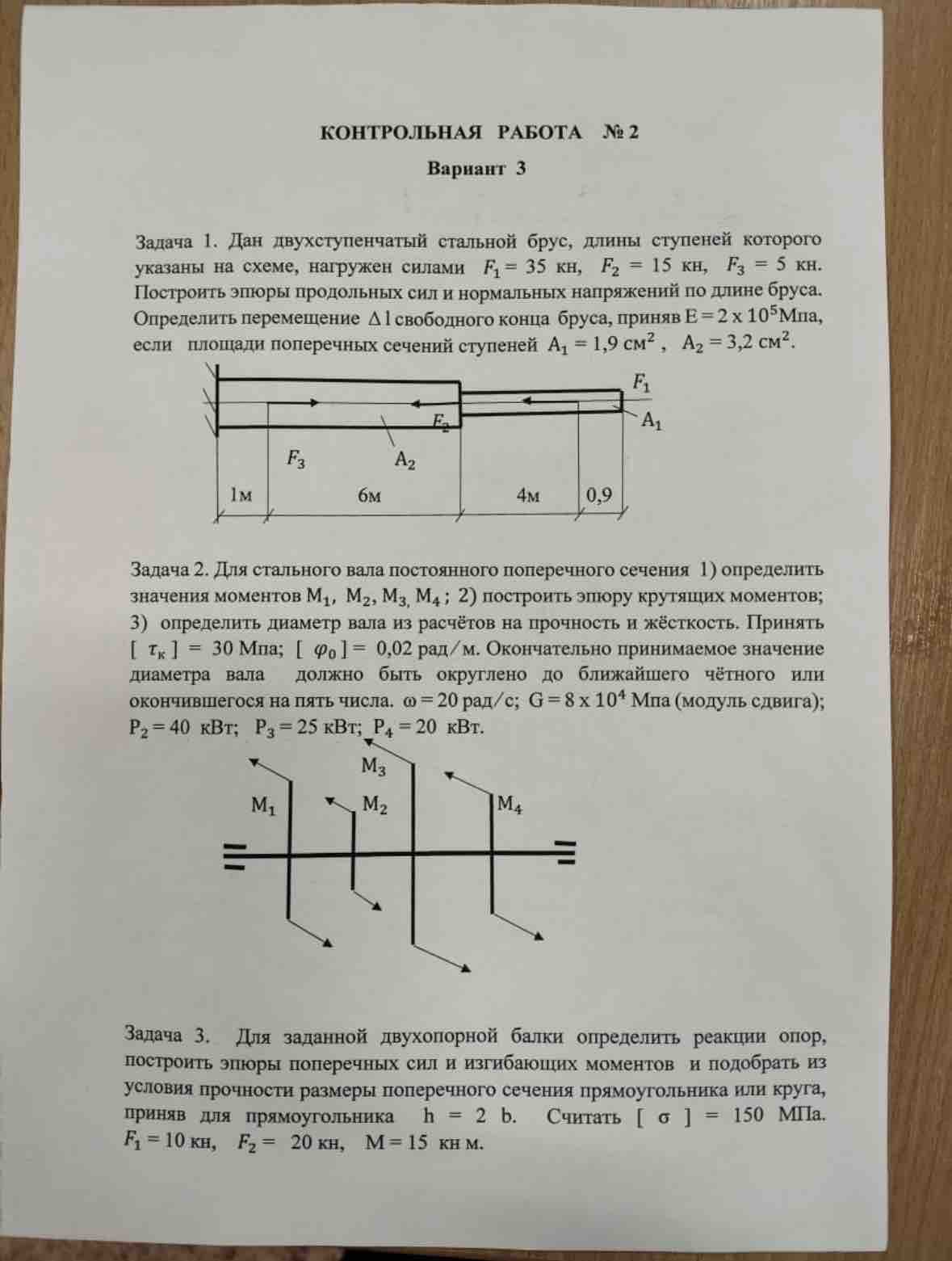

Контрольная приложена

Поскольку вы не указали конкретную задачу из контрольной работы, я помогу вам разобраться с основной концепцией первой задачи, которая касается определения перемещений, сил и напряжений в брусе. В этом случае я дам детальное решение и объясню ключевые моменты. --- ### Задача 1. Анализ нагруженного бруса **Дано:** - Брус двухступенчатый, длина по схеме: 1 м + 6 м + 4 м + 0,9 м. - На брус действуют силы: \(F_1 = 35\ \text{kN}\), \(F_2 = 15\ \text{kN}\), \(F_3 = 5\ \text{kN}\). - Площадь поперечных сечений: \(A_1 = 1,9\ \text{см}^2\), \(A_2 = 3,2\ \text{см}^2\). - Модуль Юнга: \(E = 2 \times 10^5\ \text{МПа}\). - Необходимо определить: 1. Эпюры по продольным силам и нормальным напряжениям. 2. Перемещение свободного конца бруса (\(\Delta 1\)). --- ### Шаг 1. Определение сопротивлений и усилий Обозначим: - \(x\) — координата вдоль бруса. - Исходя из схеме, силы действуют в определённых сегментах. *Для определения:* - В первом сегменте (длина 1 м) действует сила \(F_1\), - Во втором сегменте (6 м) — сила \(F_2\), - В третьем сегменте (4 м) — сила \(F_3\), - В конце бруса — реакция. --- ### Шаг 2. Расчет внутренних сил и эпюры Поскольку брус нагружен силами, на каждом сегменте может быть своя продольная сила: - **Первый сегмент (1 м):** В начальной точке — неизвестно. В конце — действует сила \(F_1\). Внутреннее усилие \(N(x)\), оно равно реакции/усилию, убывающему по мере прохождения. - **Второй сегмент (6 м):** Внутреннее усилие — \(N_2 = F_1 - \text{накопленные силы} \). - **Третий сегмент (4 м):** Аналогично. ### Шаг 3. Определение перемещений Используя формулу для перемещения при растяжении: \[ \Delta = \frac{1}{E} \int \frac{N(x)}{A} dx \] или более просто: \[ \Delta = \frac{N \cdot L}{A \cdot E} \] где \(N\) — усилие, \(L\) — длина сегмента, \(A\) — площадь сечения. --- ### Шаг 4. Итоговые эпюры и напряжения - **Эпюра относительно усилий:** от силы \(F_1\) — к правому краю. - **Нормальные напряжения:** \(\sigma = \frac{N}{A}\). --- ### Шаг 5. Расчет перемещения Поскольку в задаче указано, что нужно определить перемещение свободного конца бруса с помощью данной схемы и данных, применяем формулу: \[ \Delta_{конец} = \frac{1}{E} \left(\sum \frac{N_i \times L_i}{A_i}\right) \] где \(N_i\) — усилия в сегменте, \(L_i\) — длина сегмента, \(A_i\) — площадь. --- ### Итоговая рекомендация: - Постройте эпюры по усилиям \(N(x)\) по длине бруса. - Используйте формулу для вычисления перемещений. - Рассмотрите каждую ступеньку отдельно, чтобы правильно определить внутренние силы. --- Если у вас есть конкретная часть задачи или вам нужно более точное числовое решение — присылайте подробности, и я с удовольствием помогу вам с расчетами!
