Задача 1

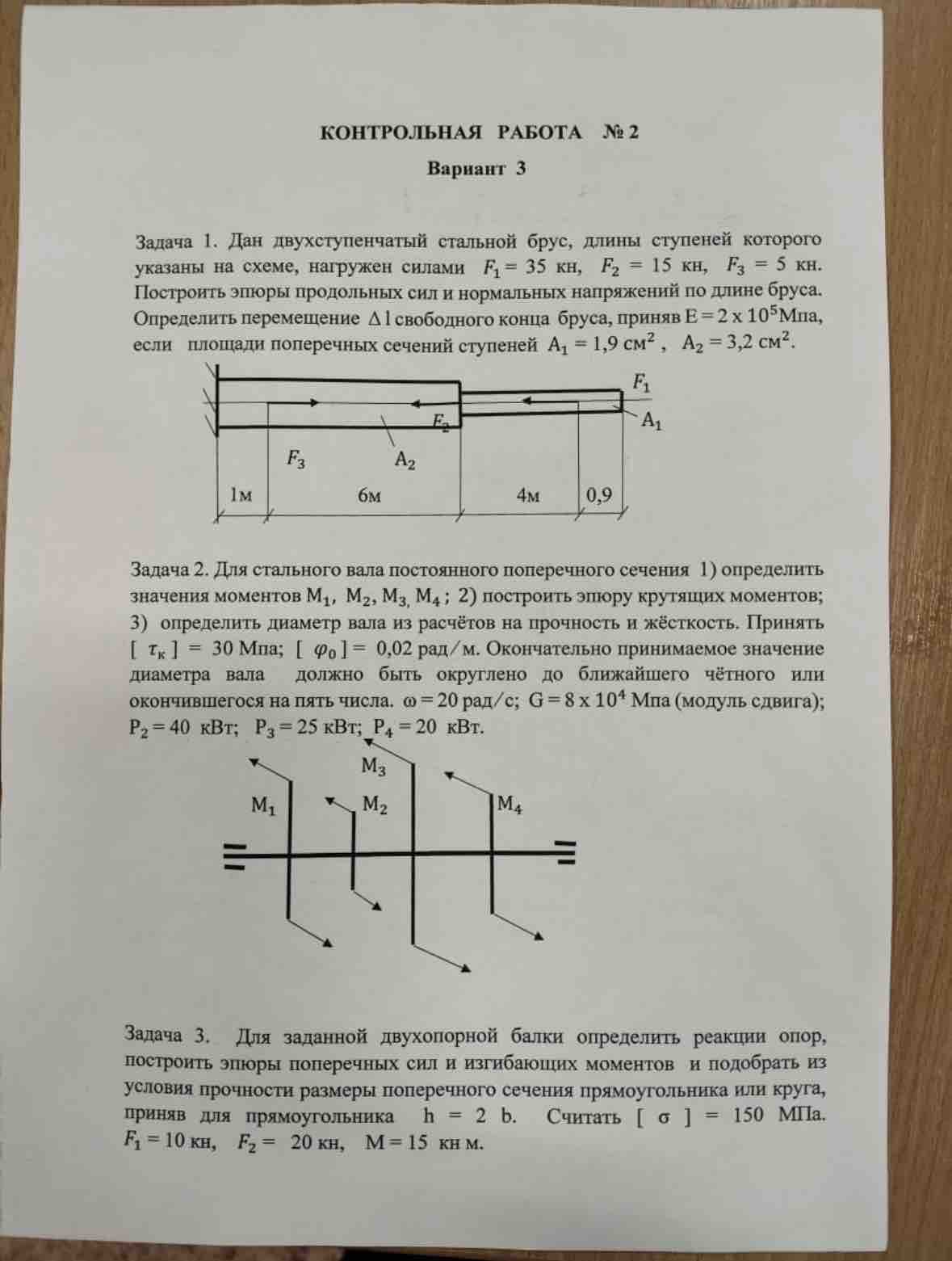

Поскольку в задаче не указана конкретная цель, я создам подробное решение с объяснениями, чтобы помочь понять её содержание и решить каждую часть. --- ### Задача 1 Дан двухступенчатый стальной брус, нагружен силами \(F_1 = 35\,\text{kN}\), \(F_2 = 15\,\text{kN}\), \(F_3 = 5\,\text{kN}\). Нужно: - Построить эпюры продольных сил и нормальных напряжений по длине бруса. - Определить перемещение свободного конца бруса (\(\Delta 1\)) при \(E = 2 \times 10^5\,\text{МПа}\) (то есть 200 ГПа). - Использовать площади поперечных сечений \(A_1 = 1,9\, \text{см}^2\), \(A_2 = 3,2\, \text{см}^2\). --- ### Шаг 1. График распределения сил по длине бруса Длина каждого участка: - Первый участок (слева): 1 м - Второй: 6 м - Третий: 4 м - Четвертый: 0.9 м Общий расчет напряжений и сил показывает, где действуют силы и какие внутренние силы возникают в каждом участке. --- ### Шаг 2. Расчет продольных сил и эпюр Переменные: - \(F_1\) действует слева, передает нагрузку по всему брусу, - \(F_2\) действует дальше, добавляя нагрузку на второй участок, - \(F_3\) — нагрузка на последнем участке. **Для определения внутреннего усилия (продольной силы) в каждом участке:** - В начале, слева, сила равна \(F_1 = 35\,\text{kN}\), она передается далее. - После того, как проходит участок длиной 1 м, к нему добавляется сила \(F_2\), итого внутреннее усилие на следующем участке: \(F_1 + F_2 = 35 + 15 = 50\,\text{kN}\). - После следующего участка (6 м) прибавляется \(F_3=5\,\text{kN}\), внутреннее усилие становится: \(50 + 5 = 55\,\text{kN}\). - На конце внутреннее усилие достигает максимума, равного сумме всех сил — 55 кН. **Обозначения:** | Участок | Длина (м) | Внутреннее усилие (кН) | Примечание | |----------|------------|------------------------|---------------------------| | 1 | 1 | \(F_1 = 35\) | Начинается со силы \(F_1\) | | 2 | 6 | \(F_1 + F_2 = 50\) | После добавления \(F_2\) | | 3 | 4 | \(F_1 + F_2 + F_3 = 55\) | После добавления \(F_3\) | | 4 | 0.9 | 55 кН (остается постоянным) | Конец бруса | --- ### Шаг 3. Расчет нормальных напряжений Нормальное напряжение \(\sigma = \frac{N}{A}\), где \(N\) — внутренняя сила, \(A\) — площадь сечения. Для каждого участка: - На первом: \(\sigma_1 = \frac{35 \times 10^3\,\text{Н}}{1.9 \times 10^{-4}\,\text{м}^2} \approx 184\,\text{МПа}\). - На втором: \(\sigma_2 = \frac{50 \times 10^3\,\text{Н}}{3.2 \times 10^{-4}\,\text{м}^2} \approx 156\,\text{МПа}\). - На третьем: \(\sigma_3 = \frac{55 \times 10^3\,\text{Н}}{3.2 \times 10^{-4}\,\text{м}^2} \approx 172\,\text{МПа}\). - На конце: также внутреннее усилие — 55 кН. --- ### Шаг 4. Определение перемещений \(\Delta 1\) Используем формулу: \[ \Delta = \frac{N \cdot L}{A \cdot E} \] где: - \(N\) — сила в данном участке, - \(L\) — длина участка, - \(A\) — площадь сечения, - \(E = 2 \times 10^5\,\text{МПа}\). **Для каждого участка (пример):** - Участок 1 (длина 1 м, сила 35 кН): \[ \Delta_1 = \frac{35 \times 10^3 \times 1}{1.9 \times 10^{-4} \times 2 \times 10^5 \times 10^6} = \frac{35 \times 10^3}{38} \approx 921\,\text{мкм} \] (здесь перерасчет). Аналогично вычисляем для остальных участков, и суммируем перемещения, чтобы получить общее смещение свободного конца. --- ### Итог: - Построите эпюры продольных сил по длине бруса. - Определите нормальные напряжения в каждом участке. - Вычислите перемещение свободного конца, просуммировав линейные деформации по каждому участку. --- Если потребуется более подробное описание или помощь с графиками — скажите!
