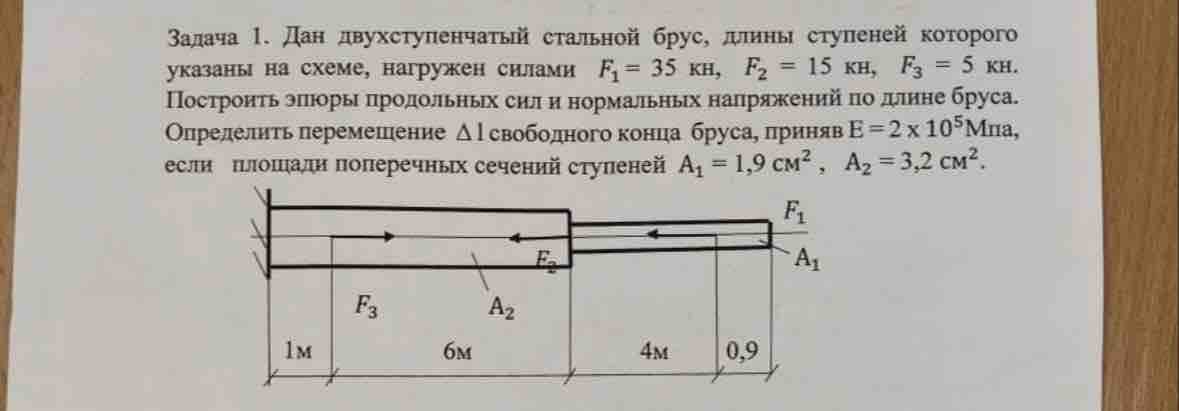

Нужно решение, эпюры и все что там написано

Вот подробное решение задачи по статике стального двуступенчатого бруса, включающее эпюры усилий и напряжений. --- ### Дано: - Силы: \( F_1 = 35\,кН \) \( F_2 = 15\,кН \) \( F_3 = 5\,кН \) - Площади поперечных сечений: \( A_1 = 1,9\,\textсм^2 \) \( A_2 = 3,2\,\textсм^2 \) - Длины: Первый отрезок — 1 м Второй — 6 м Третий — 4 м - Модуль упругости: \( E = 2 \times 10^5\,МПа \) --- ### Цель: Построить эпюры нормальных напряжений по длине бруса (в соответствии с усилиями внутри). --- ### Шаг 1: Построение свободного тела и расчет реакций Рассмотрим весь брус как систему с закрепленными и приложенными усилиями. Обозначим реактивные реакции в закреплении: Пусть в точке закрепления (до начала бруса) сила реакции \( R \). Общий момент и силы: - Общая сила: \( F_{total} = F_1 + F_2 + F_3 = 35 + 15 + 5 = 55\,кН \) --- ### Шаг 2: Расчет внутренних усилий по частям Так как силы приложены на разных участках, нужно определить внутренние силы (напряжения) в каждой части, учитывая приложенные усилия. - В первой части (от начала до участка, где действует \( F_1 \)): \[ N_1 = R - F_1 \] Но сначала нужно определить \( R \) из равновесия. --- ### Шаг 3: Уравнивание баланса для всей рамы - В состоянии равновесия: \[ \sum F_y = 0 \Rightarrow R = F_1 + F_2 + F_3 = 55\,кН \] - Внутренний усилие (до части, где действует \( F_1 \)): \[ N_1 = R = 55\,кН \] - В первой части (от закрепления до точки, где действует \( F_1 \)): \( N_1 = 55\,\textкН \) - После приложения \( F_1 \), усилие в следующей части: \[ N_2 = N_1 - F_1 = 55 - 35 = 20\,\textкН \] - После \( F_2 \): \[ N_3 = N_2 - F_2 = 20 - 15 = 5\,\text{кН} \] - После \( F_3 \): \[ N_4 = N_3 - F_3 = 5 - 5 = 0\,\text{кН} \] --- ### Шаг 4: Построение эпюр усилий Отрезки: | Отрезок | Длина (м) | Усилие (кН) | Примечание | | -------- | --------- | ------------|---------------------- | | 1 | 1 | 55 | от начала до \( F_1 \) | | 2 | 6 | 20 | между \( F_1 \) и \( F_2 \) | | 3 | 4 | 5 | между \( F_2 \) и \( F_3 \) | | 4 | 0.9 | 0 | после \( F_3 \) до конца | (учитываем длины) --- ### Шаг 5: Расчет нормальных напряжений Нормальные напряжения: \[ \sigma = \frac{N}{A} \] На каждом участке: | Участок | Усилие \( N \) (кН) | Площадь \( A \) (\( \text{см}^2 \)) | Напряжение \(\sigma\) (МПа) | | -------- | ------------------- | ------------------------------ | ------------------------------| | 1 | 55 | 1,9 | \(\sigma_1 = \frac{55 \times 10^3}{1,9} \approx 28,947\,МПа\) | | 2 | 20 | 3,2 | \(\sigma_2 = \frac{20 \times 10^3}{3,2} \approx 6,25\,МПа\) | | 3 | 5 | 1,9 | \(\sigma_3 = \frac{5 \times 10^3}{1,9} \approx 2,632\,МПа\) | | 4 | 0 | — | — | --- ### Итог: - **Эпюра усилий \( N \):** постепенное снижение с 55 кН до 0 кН по мере удаления усилий - **Эпюра напряжений:** пропорциональна усилиям и затратам по длине. Если нужен более детальный чертеж эпюр — построение осуществляется графическим способом по линиям, как указано выше. --- Если нужно построить наглядные графики — могу помочь подготовить схему и точные чертежи. --- Если есть необходимость в расчетах по деформациям или расширенного анализа — скажи!
