Задание №16747 ЕГЭ Географии

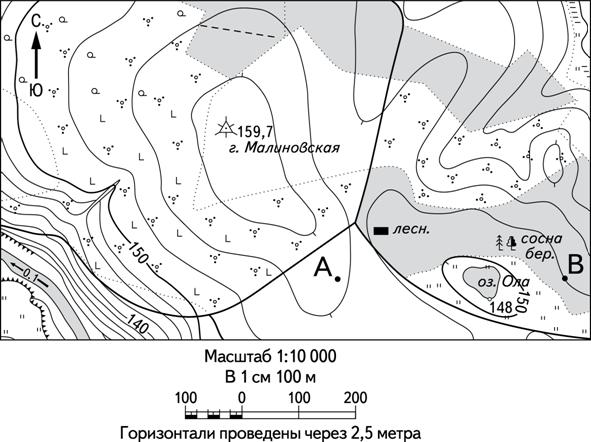

В первую очередь, надо разобраться с масштабом. Особенно это важно при работе с топографической картой на электронном носителе. В КИМе лучше тоже свериться с линейным масштабом. Если работаем на электронном носителе, нужно увеличить/уменьшить карту таким образом, чтобы единичный отрезок линейного масштаба совпал с единичным отрезком линейки (т.е. стал равным 1 см.)

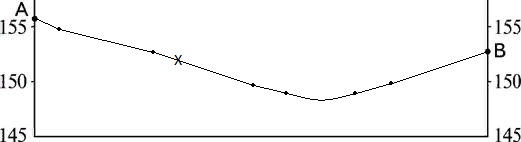

Далее, не изменяя масштаба (т.е. не масштабируя картинку), измеряем расстояние от точки А до В. Внимательно считаем миллиметры. Переносим точки пересечения с горизонталями. Отмечаем это на профиле.

Учитываем, что масштаб карты в 1 см 100 метров, а профиля - в 1 см 50 метров (в 2 раза больше, крупнее). Значит, если при измерении мы получаем, допустим, 0,7 см, то на профиле мы будем отмечать эту точку через 1,4 см.

Точки соединяем очень аккуратно, используем линейку. Не забываем указывать на профиле знаком «Х» положение просёлочной дороги. Озеро располагается в котловине, поэтому делаем небольшое углубление.
