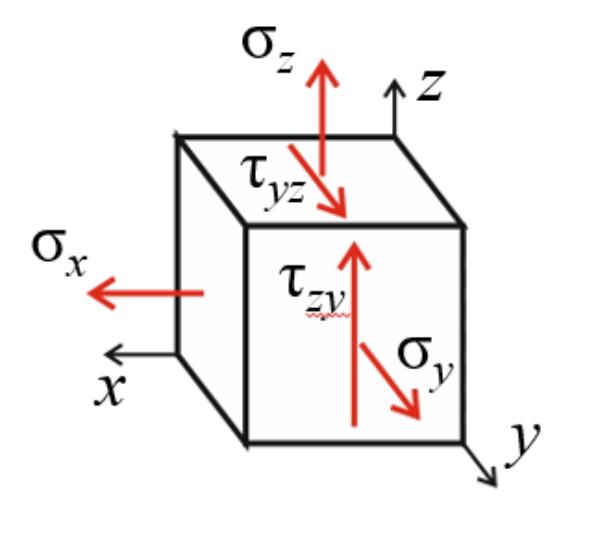

Дано: E=200 ГПа; μ=0,3 ; σx=8 МПа; σy=−3 МПа; σz=7 МПа; τzy=−3 МПа. Для заданного в точке тела напряженного состояния требуется вычислить главные напряжения, угол поворота главных…

Чтобы решить задачу, необходимо вычислить главные напряжения, главные деформации и угол поворота главных площадок.

Шаг 1: Определение главных напряжений

Для определения главных напряжений используем уравнение характеристического многочлена:

\[ \lambda^3 - I_1 \lambda^2 + I_2 \lambda - I_3 = 0 \]

где:

• \(I_1 = \sigma_x + \sigma_y + \sigma_z\)
• \(I_2 = \sigma_x\sigma_y + \sigma_y\sigma_z + \sigma_z\sigma_x - \tau_{xy}^2 - \tau_{yz}^2 - \tau_{zx}^2\)
• \(I_3 = \sigma_x \sigma_y \sigma_z + 2 \tau_{xy} \tau_{yz} \tau_{zx} - \sigma_x \tau_{yz}^2 - \sigma_y \tau_{zx}^2 - \sigma_z \tau_{xy}^2\)

Подставим значения:

• \(\sigma_x = 8 \, \text{МПа}\)
• \(\sigma_y = -3 \, \text{МПа}\)
• \(\sigma_z = 7 \, \text{МПа}\)
• \(\tau_{yz} = -3 \, \text{МПа}\)
• \(\tau_{xy} = \tau_{zx} = 0\)

Рассчитываем инварианты:

\[ I_1 = 8 - 3 + 7 = 12 \]

\[ I_2 = 8(-3) + (-3)(7) + 7(8) - (-3)^2 = -24 - 21 + 56 - 9 = 2 \]

\[ I_3 = 8(-3)(7) + 2(0)(-3)(0) - 8(-3)^2 - (-3)(0)^2 - 7(0)^2 = -168 - 72 = -240 \]

Решаем характеристическое уравнение для нахождения главных напряжений (\(\lambda\)):

\[ \lambda^3 - 12 \lambda^2 + 2 \lambda + 240 = 0 \]

Решая это уравнение (например, методами численного анализа), найдем главные напряжения \(\sigma_1, \sigma_2, \sigma_3\).

Шаг 2: Определение главных деформаций

Используем уравнения для главных деформаций с учетом закона Гука:

\[ \varepsilon_i = \frac{1}{E} \left( \sigma_i - \nu (\sigma_j + \sigma_k) \right) \]

где:

• \(E = 200 \, \text{ГПа} = 200000 \, \text{МПа}\)
• \(\nu = 0.3\)

Найдем первую главную деформацию \(\varepsilon_1\):

\[ \varepsilon_1 = \frac{1}{200000} \left( \sigma_1 - 0.3 (\sigma_2 + \sigma_3) \right) \]

Переведем результат в проценты, умножив на 100.

Шаг 3: Угол поворота главных площадок

Определяется по матрице деформаций, но в этой задаче это не требуется.

Окончательный ответ на первую главную деформацию будет зависеть от численного решения уравнения для нахождения \(\sigma_1\).

После определения \(\sigma_1\), подставьте его в формулу для \(\varepsilon_1\) и переведите в проценты.

Если потребуется помощь с другим этапом, пожалуйста, дайте знать!
