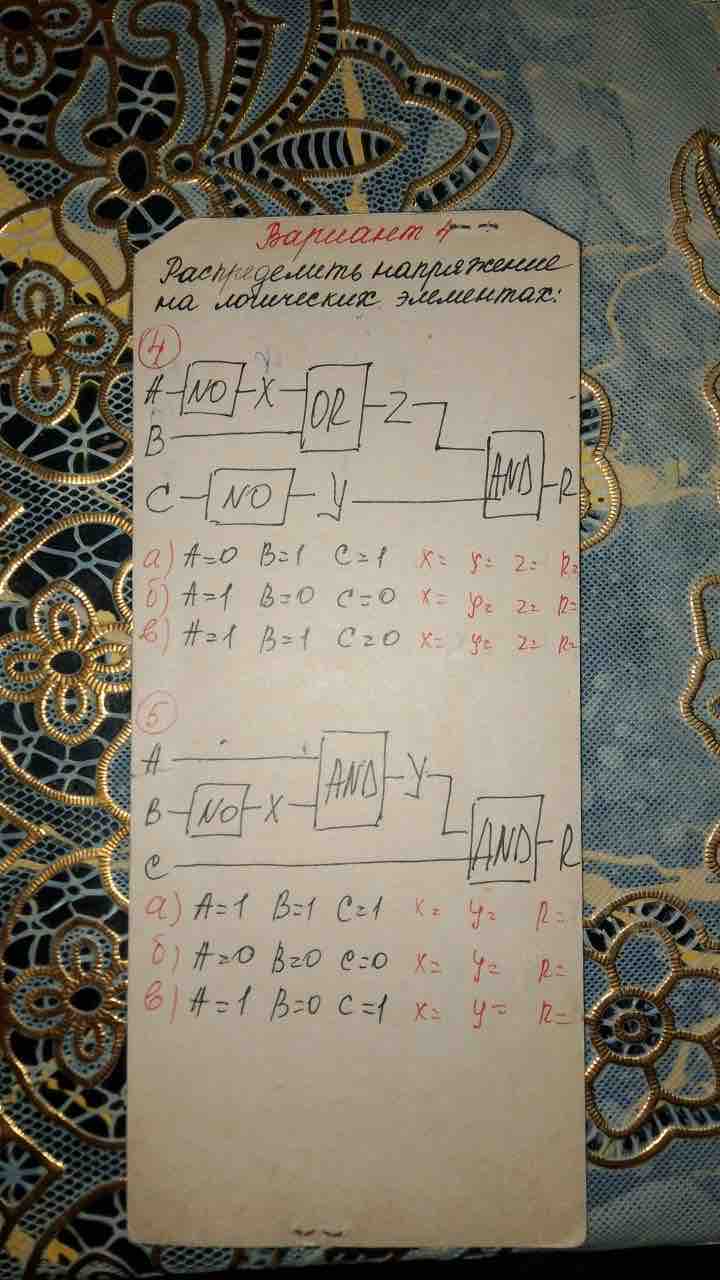

Реши задачу с фото

Для решения задачи, представленной на фото, мы определим логические значения на выходе, используя заданные логические схемы и таблицы истинности. ### Рассмотрим схемы отдельно: #### Схема 1: 1. **НО** (NOT) - инверсия: - А и В инвертируем, получаем: - \( \overline{A} \) - \( \overline{B} \) 2. **ИЛИ** (OR): - Выход \( Y = \overline{A} \lor \overline{B} \) 3. **НО** (NOT): - Инвертируем \( Y \), получаем: - \( \overline{Y} \) 4. **И** (AND): - Используем C и \( \overline{Y} \): - \( R = C \land \overline{Y} \) #### Таблица истинности для первой схемы: - Рассматриваем все возможные значения A, B, C (0 или 1): | A | B | C | \(\overline{A}\) | \(\overline{B}\) | \(Y = \overline{A} \lor \overline{B}\) | \(\overline{Y}\) | \(R = C \land \overline{Y}\) | |---|---|---|------------------|------------------|-----------------------------------------|-----------------|------------------------------| | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | | 0 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | #### Схема 2: 1. **И** (AND): - А и В: \( D = A \land B \) - C и D: \( E = C \land D \) 2. **И** (AND): - Используем D и E: - \( R = D \land E \) #### Таблица истинности для второй схемы: | A | B | C | \(D = A \land B\) | \(E = C \land D\) | \(R = D \land E\) | |---|---|---|--------------------|--------------------|-------------------| | 0 | 0 | 0 | 0 | 0 | 0 | | 0 | 0 | 1 | 0 | 0 | 0 | | 0 | 1 | 0 | 0 | 0 | 0 | | 0 | 1 | 1 | 0 | 0 | 0 | | 1 | 0 | 0 | 0 | 0 | 0 | | 1 | 0 | 1 | 0 | 0 | 0 | | 1 | 1 | 0 | 1 | 0 | 0 | | 1 | 1 | 1 | 1 | 1 | 1 | Теперь с этими таблицами можно определить поведение на выходе для всех возможных комбинаций входных логических переменных.
