решите задачу

Чтобы решить эту задачу, давайте разберём её пошагово.

Дано:

• Конденсаторы с ёмкостями:
  • \( C_1 = 2 \, \text{мкФ} \)
  • \( C_2 = 2 \, \text{мкФ} \)
  • \( C_3 = 3 \, \text{мкФ} \)
  • \( C_4 = 1 \, \text{мкФ} \)
• Напряжение на источнике: \( U = 100 \, \text{В} \)

Необходимо:

1. Найти потенциалы на обкладках четвёртого конденсатора.
2. Найти заряд и разность потенциалов на каждом конденсаторе.
3. Найти общий заряд и разность потенциалов батареи конденсаторов.

Решение:

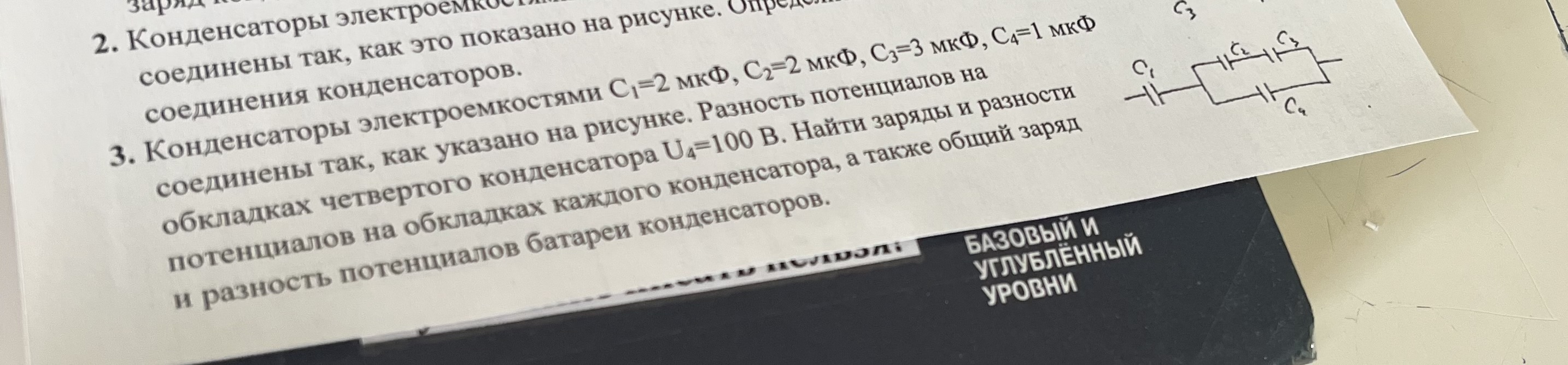

1. Определим схему соединения:

   • Рассмотрим схему на рисунке. В данном случае, конденсаторы могут быть соединены последовательно или параллельно. Конденсаторы \( C_1 \) и \( C_2 \) соединены последовательно, и их эквивалентная ёмкость \( C_{12} \) будет: \[ \frac{1}{C_{12}} = \frac{1}{C_1} + \frac{1}{C_2} = \frac{1}{2} + \frac{1}{2} = 1 \Rightarrow C_{12} = 1 \, \text{мкФ} \]

2. Общая эквивалентная ёмкость цепи \( C_{12}, \, C_3, \, C_4 \):

   • Конденсаторы \( C_{12}, C_3 \) и \( C_4 \) соединены параллельно: \[ C_{\text{общ}} = C_{12} + C_3 + C_4 = 1 + 3 + 1 = 5 \, \text{мкФ} \]

3. Заряд на батарее (тот же для всей параллельной цепи):

   • Заряд \( Q_{\text{общ}} \) через эквивалентную ёмкость: \[ Q_{\text{общ}} = C_{\text{общ}} \times U = 5 \times 10^{-6} \times 100 = 5 \times 10^{-4} \, \text{Кл} \]

4. Разность потенциалов:

   • По определению для параллельных соединений, напряжение на каждом из параллельно соединенных конденсаторов одинаково и равно \( U \).

5. Заряд на каждом конденсаторе:

   • Заряд на \( C_3 \): \[ Q_3 = C_3 \times U = 3 \times 10^{-6} \times 100 = 3 \times 10^{-4} \, \text{Кл} \]

   • Заряд на \( C_4 \): \[ Q_4 = C_4 \times U = 1 \times 10^{-6} \times 100 = 1 \times 10^{-4} \, \text{Кл} \]

   • Заряд на \( C_{12} \) (и, следовательно, на \( C_1 \) и \( C_2 \) поскольку они соединены последовательно — заряд в последнем будет равен): \[ Q_{12} = C_{12} \times U = 1 \times 10^{-6} \times 100 = 1 \times 10^{-4} \, \text{Кл} \]

6. Потенциалы:

   • На каждом конденсаторе разность потенциалов равна приложенному напряжению, так как они в параллельной ветви:
     • На \( C_1 \) и \( C_2 \) суммарные \( 100 \, \text{В} \) делятся поровну (так как ёмкость одинаковая): \[ U_1 = U_2 = \frac{100}{2} = 50 \, \text{В} \]

Таким образом, потенциалы на обкладках четвёртого конденсатора равны \( U_4 = 100 \, \text{В} \), заряды и разности потенциалов найдены для всех конденсаторов.
