Эквивалентное напряжение по гипотезе октаэдрических касательных напряжений (гипотеза Хубера ‒ Мизеса) σэкв =... (МПа)

Для решения задачи по гипотезе октаэдрических касательных напряжений (гипотеза Хубера-Мизеса) необходимо найти эквивалентное напряжение \(\sigma_{экв}\).

Формула гипотезы Хубера-Мизеса:

\[ \sigma_{экв} = \sqrt{\frac{(\sigma_1 - \sigma_2)^2 + (\sigma_2 - \sigma_3)^2 + (\sigma_3 - \sigma_1)^2}{2}} \]

где \(\sigma_1, \sigma_2, \sigma_3\) — главные нормальные напряжения.

Шаг 1: Определение главных напряжений

Объем представляет собой куб с тремя осями. Тензор напряжений в координатах, параллельных осям x, y, z, задан из условий.

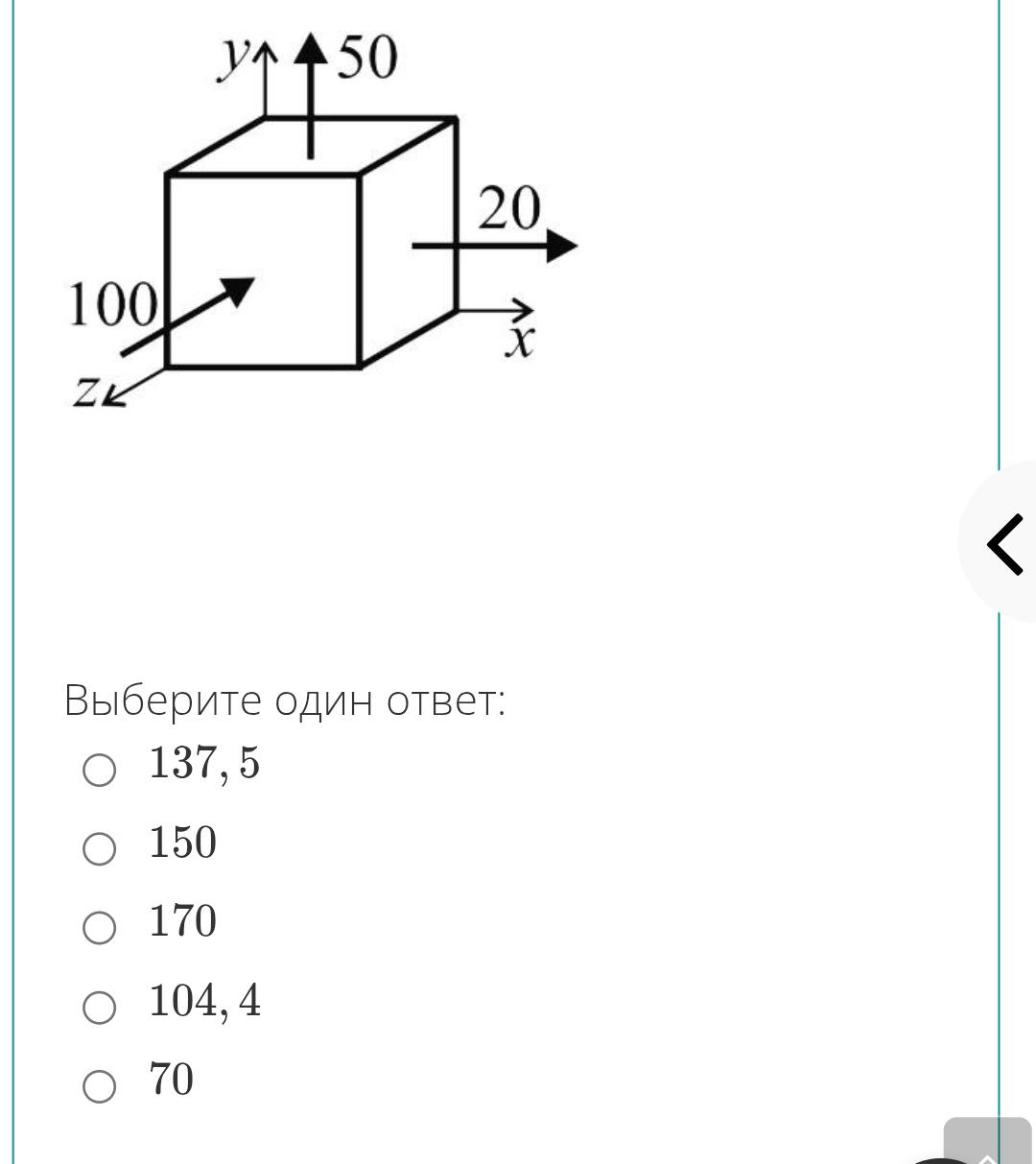

Из рисунка:

• Напряжения на гранях по осям x, y, z:
  • \(\sigma_x = 20\) МПа
  • \(\sigma_y = 50\) МПа
  • \(\sigma_z = 100\) МПа

Значения касательных напряжений внутри объемного элемента, представленного на рисунке. Так как на гранях куба присутствуют нормальные напряжения, предполагается, что пирамидальные напряжения отсутствуют в других направлениях, и напряжения равномерны внутри.

Главные напряжения:

\[ \sigma_1 = \sigma_z = 100 \text{ МПа} \] \[ \sigma_2 = \sigma_y = 50 \text{ МПа} \] \[ \sigma_3 = \sigma_x = 20 \text{ МПа} \]

(Это предположение — обычно в подобных задачах главные напряжения соответствуют нормальным напряжениям по осям x, y, z, если их значения даны отдельно).

Шаг 2: Подставим значения в формулу гипотезы Хубера-Мизеса

\[ \sigma_{экв} = \sqrt{\frac{(100 - 50)^2 + (50 - 20)^2 + (20 - 100)^2}{2}} \]

Рассчитаем по шагам:

1. \((100 - 50)^2 = 50^2 = 2500\)
2. \((50 - 20)^2 = 30^2 = 900\)
3. \((20 - 100)^2 = (-80)^2 = 6400\)

Теперь сумму:

\[ 2500 + 900 + 6400 = 9800 \]

Подставим в формулу:

\[ \sigma_{экв} = \sqrt{\frac{9800}{2}} = \sqrt{4900} \]

Итог:

\[ \sigma_{экв} = 70 \text{ МПа} \]

Ответ:

\(\boxed{70}\) МПа.

Это соответствует варианту ответа: 70.
