Рассмотрим задачу, касающуюся вертикальной реакции в точке B балки, которая опирается на две точки A и B с одинаковыми опорами. В задаче указан внешний нагрузочный момент или сила, а также известно, что на балку действует вертикальная нагрузка P в центре.
Общая ситуация:

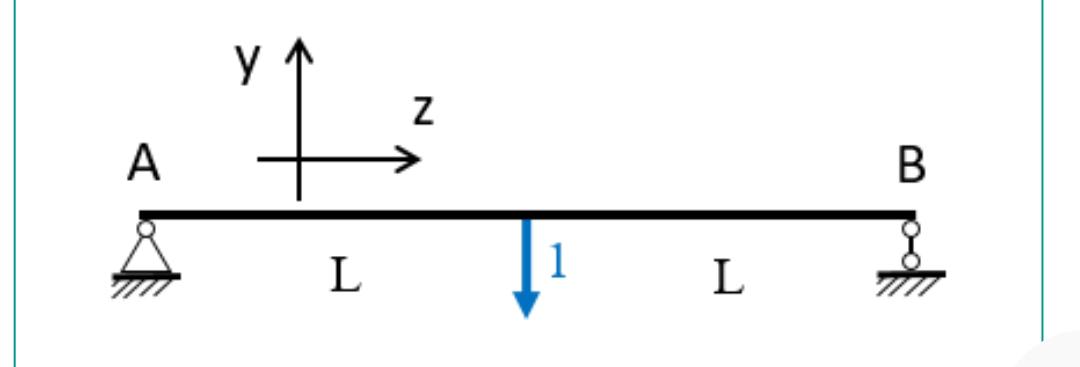

- Балка длиной 2L, с опорами в точках A и B.
- В центре балки, в точке с координатой L, действует вертикальная сила или нагрузка P.
- Величина реакции в точке B обозначена как R_B.
Задача:
Определить вертикальную реакцию в точке B.
Пошаговое решение:
Шаг 1. Анализ системы
Балка закреплена в двух точках, и на нее действует вертикальная сила в центре. При равномерных опорах и централизованной нагрузке реакции в опорах распределяются симметрично.
Шаг 2. Симметрия
Поскольку нагрузка располагается ровно в центре, реакции в опорах будут равными и сумма их равна нагрузке P:
[ R_A + R_B = P ]
Шаг 3. Баланс орутумов
Для определения реакции в B, возьмем моменты относительно точки A:
- Момент реакции в A равен ( R_A \times 0 = 0 ).
- Момент реакции в B равен ( R_B \times 2L ).
- Момент нагрузки P в центре (на расстоянии L от A): создаёт момент ( P \times L ).
Условие равновесия по моментам:
[ R_B \times 2L = P \times L ]
Шаг 4. Решение для ( R_B )
Разделим обе части уравнения на L:
[ R_B \times 2 = P ]
[ R_B = \frac{P}{2} ]
Это и есть искомая реакция в точке B.
Ответ:
Вертикальная реакция в точке B равна (\frac{P}{2}).
Подходящий ответ:
1/2.
