подробное описание рисунка к задаче

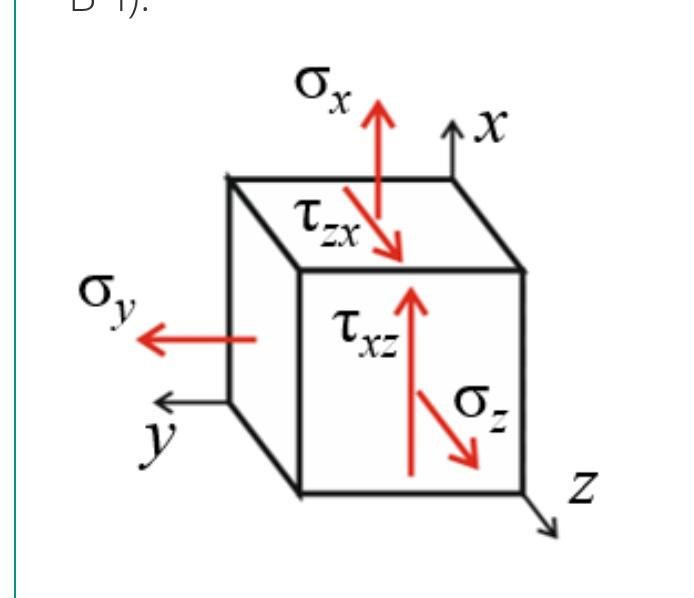

На изображении представлен четырехмерный тензор напряжений в виде куба, который используется в механике сплошных сред для описания напряженного состояния тела. Вот подробное описание рисунка:

1. Кубическая модель:

   • В центре изображена трехмерная кубическая поверхность, которая символизирует точку в материальной среде или структуре.
   • Куб имеет три оси: \( x \), \( y \), и \( z \), обозначенные стрелками, указывающими в разные направления пространства.

2. Напряжения по осям:

   • На гранях куба показаны нормальные компоненты напряжений, действующие перпендикулярно граням:
     • \(\sigma_x\) — нормальное напряжение по оси \(x\) (вертикальная стрелка вверх по оси \(x\))
     • \(\sigma_y\) — нормальное напряжение по оси \(y\) (направление влево по оси \(y\))
     • \(\sigma_z\) — нормальное напряжение по оси \(z\) (направление вниз по оси \(z\))

3. Москиты и сдвиговые напряжения:

   • Наряду с нормальными напряжениями на гранях, внутри куба указаны сдвиговые напряжения:
     • \(\tau_{zx}\) — сдвиговое напряжение, действующее на плоскость, параллельную плоскости, образованной осями \(z\) и \(x\).
     • \(\tau_{xz}\) — сдвиговое напряжение, действующее на ту же плоскость, оно показано в виде стрелки, наклоненной внутри куба.

   Примечание: В механике напряжений сдвиговые компоненты, как правило, не зависят от направления, и обычно \(\tau_{zx} = \tau_{xz}\), так как тензор напряжений симметричен.

4. Общее описание:

   • Этот рисунок иллюстрирует тензор напряжений — матрицу components, которая включает:

     • три нормальные компоненты \(\sigma_x, \sigma_y, \sigma_z\),
     • три сдвиговые компоненты (в этом случае указаны \(\tau_{zx}\) и \(\tau_{xz}\), а также можно представить \(\tau_{yx}\), \(\tau_{zy}\), \(\tau_{xy}\), \(\tau_{yz}\)) для полной картины.

   • Такой графический подход помогает понять, как напряжения действуют в трехмерной среде: нормальные — перпендикулярно поверхности, сдвиговые — параллельно поверхности.

Если нужно, могу помочь с более конкретными вопросами по механике или объяснить каждую компоненту более подробно!
