Решить по фотографии

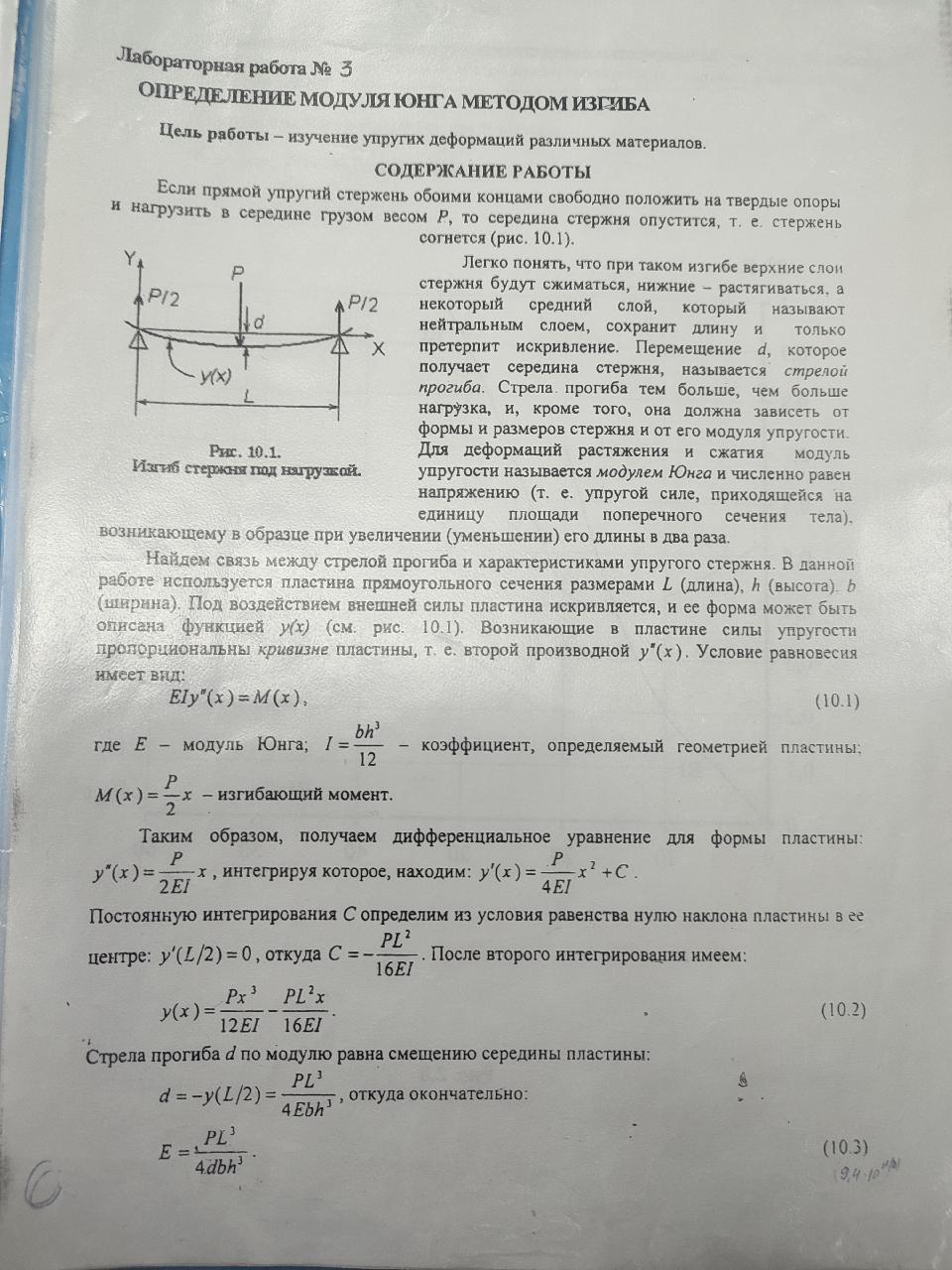

Для решения задачи из лабораторной работы по определению модуля Юнга методом изгиба, разберем представленные шаги и формулы. ### Изучение задачи Цель работы — определить модуль упругости путем изгиба, пользуясь установками для испытаний материалов. На фотографии видно, что для этого используется балка, закреплённая по краям, с приложенной к её середине силой. ### Шаги решения 1. **Определение изгиба.** Дан: - Длина балки \( L \). - Сила \( P \), приложенная к середине балки. - Модуль Юнга \( E \). - Момент инерции сечения \( I \). Используя формулы теории изгиба, получаем изгиб \( y(x) \) балки от координаты \( x \): \[ y(x) = \frac{Px}{24EI}(3L^2 - 4x^2) \] Здесь \( y \) — отклонение балки от её первоначальной формы на длине \( x \). 2. **Максимальный прогиб балки.** Максимальный прогиб будет в середине балки, то есть при \( x = \frac{L}{2} \): \[ y_{max} = \frac{PL^3}{48EI} \] 3. **Определение модуля Юнга \( E \).** Для нахождения модуля Юнга, нужно выразить \( E \) из последней формулы, используя известное значение максимального прогиба \( y_{exp} \): \[ E = \frac{PL^3}{48Iy_{exp}} \] 4. **Проверка и вывод.** В эксперименте нагрузка и измерения приводят к значениям, которые подставляются в финальную формулу для вычисления модуля Юнга. Важно точно измерить прогиб и все параметры, чтобы вычисления были корректными. ### Заключение Данный метод, основанный на простых механических законах, позволяет определить модуль упругости материала. Все шаги должны выполняться с точными измерениями и учетом всех факторов влияния, включая геометрию и точность нагрузки.
