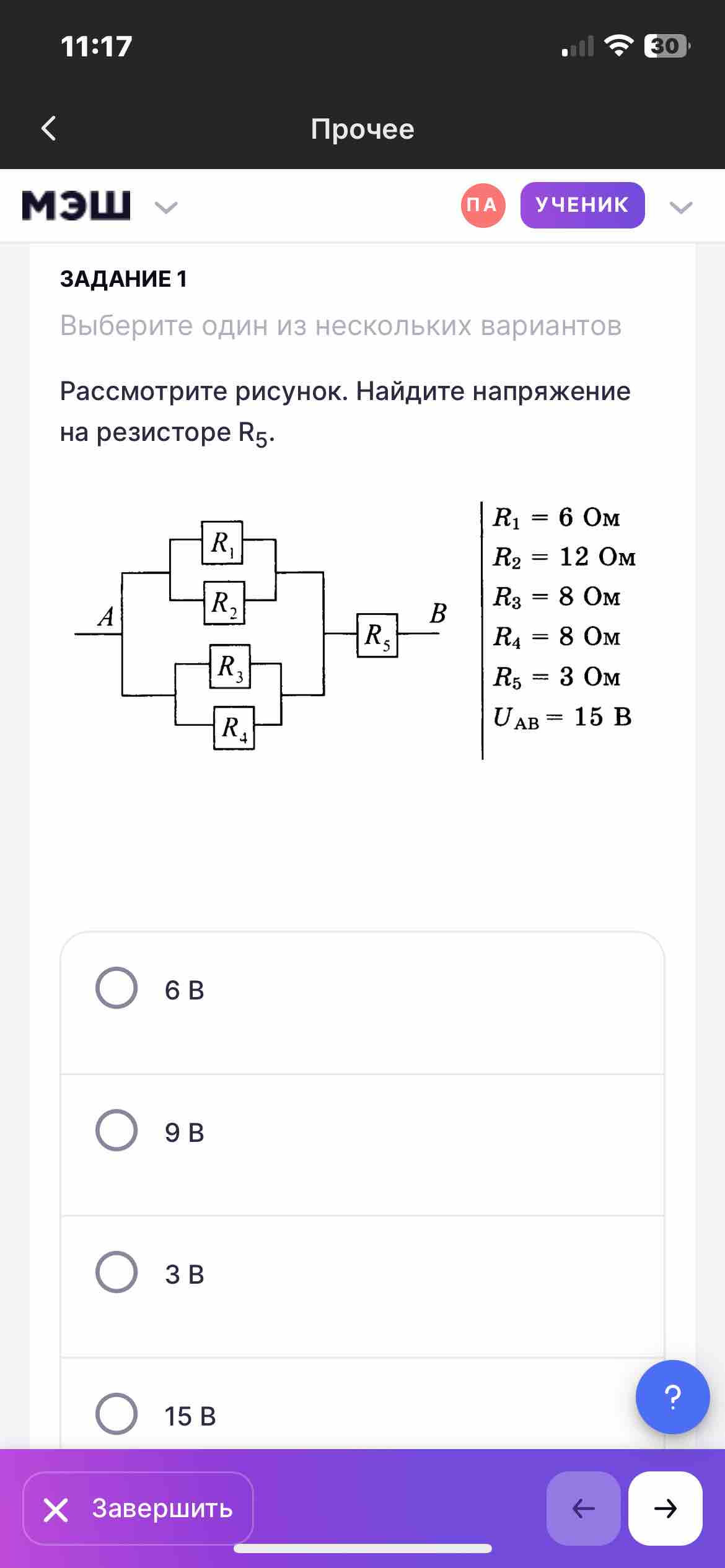

Рассмотрите рисунок. найдите напряжение на резисторе R5

Чтобы найти напряжение на резисторе \( R_5 \), необходимо провести анализ данной цепи. Рассмотрим шаги: ### Шаг 1: Изучение схемы На схеме представлены резисторы \( R_1, R_2, R_3, R_4, \) и \( R_5 \) с заданными сопротивлениями. Также известно общее напряжение \( U_{AB} = 15 \, \text{В} \). ### Шаг 2: Определение типа соединения 1. Соединение \( R_2 \) и \( R_3 \) является параллельным. 2. Резисторы \( R_4 \) и \( R_5 \) также соединены параллельно. 3. \( R_1 \) последовательно с параллельными группами. ### Шаг 3: Эквивалентное сопротивление параллельных резисторов Для параллельно соединённых резисторов используется формула: \[ \frac{1}{R_{\text{экв}}} = \frac{1}{R_2} + \frac{1}{R_3} \] \[ \frac{1}{R_{23}} = \frac{1}{12} + \frac{1}{6} = \frac{1}{4} \implies R_{23} = 4 \, \text{Ом} \] Аналогично для \( R_4 \) и \( R_5 \): \[ \frac{1}{R_{45}} = \frac{1}{5} + \frac{1}{10} = \frac{2}{10} = \frac{1}{5} \implies R_{45} = 5 \, \text{Ом} \] ### Шаг 4: Определение полного сопротивления Суммируем эквивалентные сопротивления: \[ R_{\text{общ}} = R_1 + R_{23} + R_{45} = 6 + 4 + 5 = 15 \, \text{Ом} \] ### Шаг 5: Расчёт тока в цепи Используем закон Ома для нахождения общего тока: \[ I = \frac{U_{AB}}{R_{\text{общ}}} = \frac{15}{15} = 1 \, \text{А} \] ### Шаг 6: Расчёт напряжения на \( R_4 \) и \( R_5 \) Общее напряжение, приложенное к параллельной группе \( R_4 \) и \( R_5 \), будет равно: \[ U_{45} = I \cdot R_{45} = 1 \cdot 5 = 5 \, \text{В} \] Поскольку резисторы \( R_4 \) и \( R_5 \) соединены параллельно, напряжение на каждом из них одинаково и равно \( 5 \, \text{В} \). ### Ответ: Напряжение на резисторе \( R_5 \) равно \( 5 \, \text{В} \).
