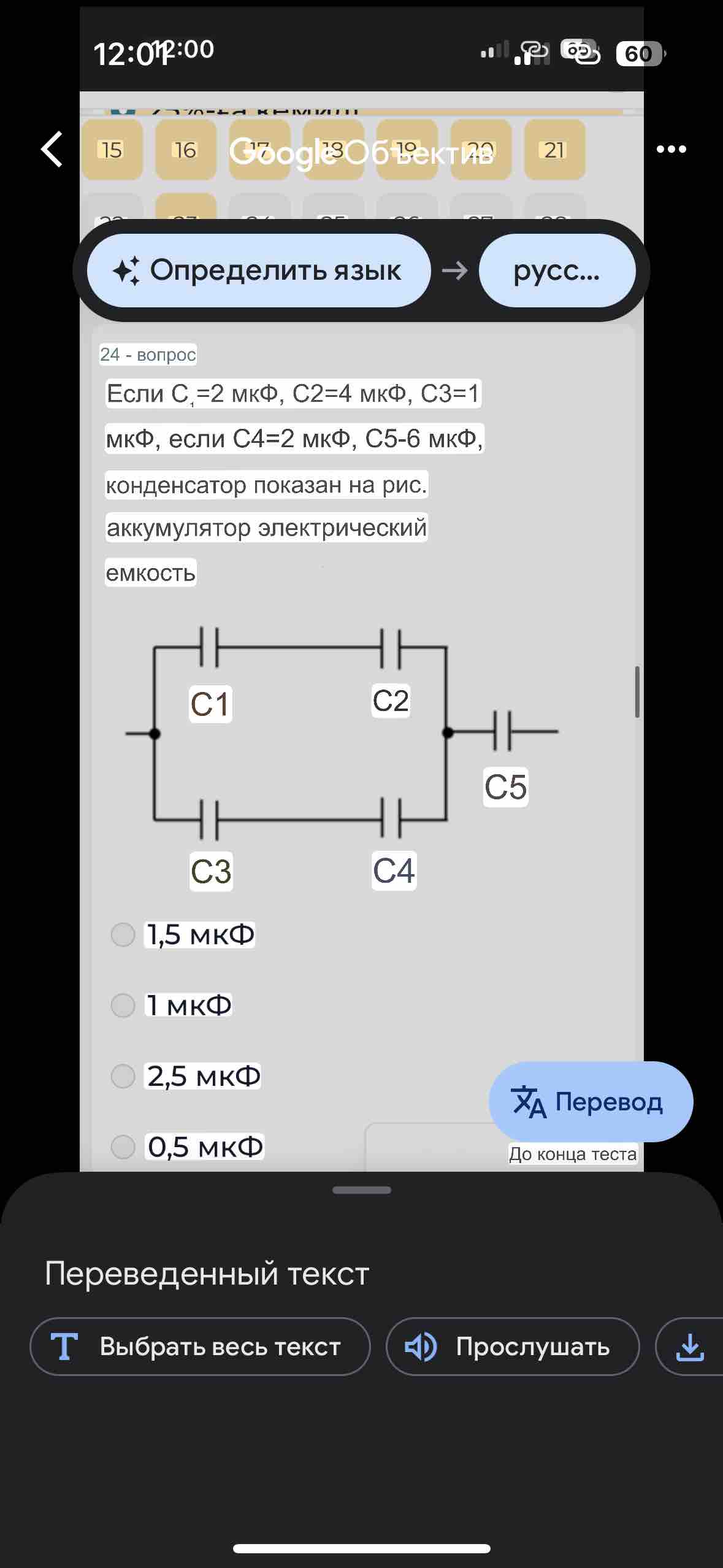

реши
Для решения этой задачи начнем с анализа электрической схемы и определения общего значения емкости.
На схеме у нас есть несколько конденсаторов:
- C1 = 2 мкФ, C2 = 4 мкФ, C3 = 1 мкФ
- C4 = 2 мкФ, C5 = 6 мкФ, C6 = 6 мкФ
Этапы решения:
Определим соединение конденсаторов:
- C2 и C3 подключены последовательно.
- C5 и C6 также подключены последовательно.
- Эти две последовательности соединены параллельно с C4.
Вычислим результирующую емкость последовательных цепей:
Для последовательного соединения: \[ \frac{1}{C_{\text{посл}}} = \frac{1}{C_2} + \frac{1}{C_3} \]
Подставим значения: \[ \frac{1}{C_{\text{посл1}}} = \frac{1}{4} + \frac{1}{1} = \frac{1+4}{4} = \frac{5}{4} \] \[ C_{\text{посл1}} = \frac{4}{5} \, \text{мкФ} = 0.8 \, \text{мкФ} \]
Для другой последовательной цепи: \[ \frac{1}{C_{\text{посл2}}} = \frac{1}{C_5} + \frac{1}{C_6} \] \[ \frac{1}{C_{\text{посл2}}} = \frac{1}{6} + \frac{1}{6} = \frac{1+1}{6} = \frac{2}{6} = \frac{1}{3} \] \[ C_{\text{посл2}} = 3 \, \text{мкФ} \]
Рассмотрим параллельное соединение C4, Cпосл1 и Cпосл2:
Для параллельного соединения емкости складываются: \[ C_{\text{параллельно}} = C_4 + C_{\text{посл1}} + C_{\text{посл2}} \] \[ C_{\text{параллельно}} = 2 + 0.8 + 3 = 5.8 \, \text{мкФ} \]
Соединение с C1:
Полученное значение соединено последовательно с C1, по формуле: \[ \frac{1}{C_{\text{общая}}} = \frac{1}{C_1} + \frac{1}{C_{\text{параллельно}}} \] \[ \frac{1}{C_{\text{общая}}} = \frac{1}{2} + \frac{1}{5.8} \] \[ \frac{1}{C_{\text{общая}}} = \frac{5.8 + 2}{11.6} = \frac{7.8}{11.6} \] \[ C_{\text{общая}} = \frac{11.6}{7.8} \approx 1.487 \, \text{мкФ} \]
Ответ:
Общая емкость схемы составляет примерно 1.5 мкФ.
